تابلو اتوماتیک دیزل ژنراتور

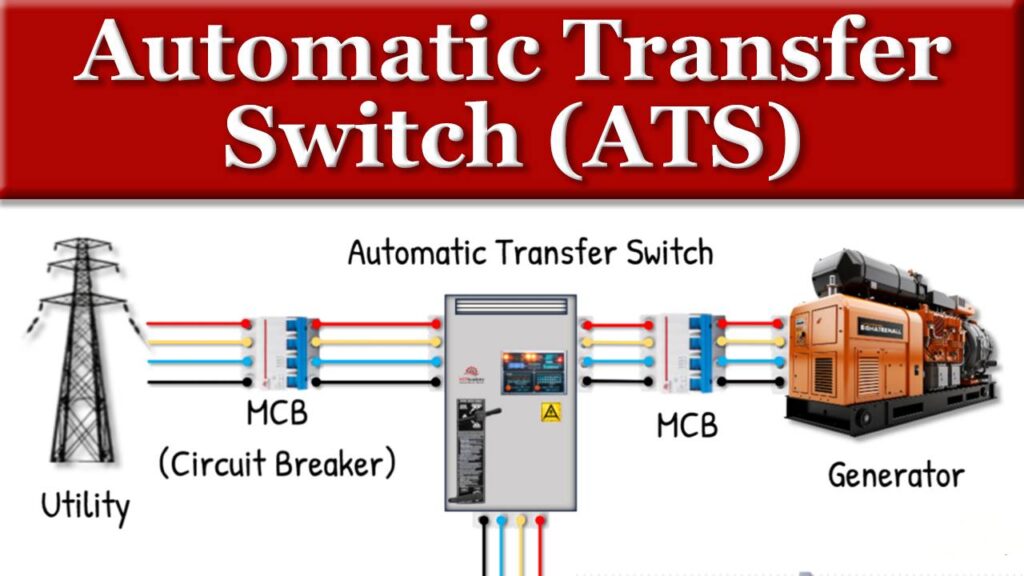

تابلواتوماتیک دیزل ژنراتور، که به نام تابلو ATS (Automatic Transfer Switch) نیز شناخته می‌شود، یک سیستم الکتریکی است که به‌طور خودکار بین منبع برق اصلی (شبکه برق) و منبع برق اضطراری (دیزل ژنراتور) جابجا می‌شود. این سیستم به‌ویژه در مواقعی که منبع برق اصلی قطع می‌شود، بسیار کاربردی است و به‌طور خودکار ژنراتور را راه‌اندازی کرده و برق مورد نیاز را تامین می‌کند. پس از بازگشت برق اصلی، تابلو ATS دوباره به‌طور خودکار به منبع برق اصلی سوئیچ می‌کند و ژنراتور را خاموش می‌کند.

اجزای تابلو اتوماتیک دیزل ژنراتور (ATS)

1. سوئیچ انتقال (Transfer Switch):

• وظیفه این سوئیچ، جابجایی خودکار بین برق اصلی و برق ژنراتور است.

1. کنترلر (Controller):

• مغز متفکر تابلو ATS که تمامی عملیات جابجایی، راه‌اندازی ژنراتور و مانیتورینگ وضعیت‌ها را کنترل می‌کند. این کنترلرها ممکن است دارای صفحه نمایش برای مشاهده وضعیت‌ها و پارامترهای مختلف باشند.

1. کنتاکتورها و رله‌ها (Contactors and Relays):

• این اجزا برای قطع و وصل کردن جریان برق استفاده می‌شوند. رله‌ها وظیفه قطع و وصل سیگنال‌ها و کنتاکتورها وظیفه قطع و وصل مدارهای قدرت را بر عهده دارند.

1. مدارات حفاظتی (Protection Circuits):

• شامل فیوزها، مدارهای قطع کننده و سایر تجهیزات حفاظتی برای جلوگیری از آسیب‌های احتمالی به سیستم برق و تجهیزات متصل.

1. مدارات کنترلی و نظارتی (Control and Monitoring Circuits):

• این مدارات برای نظارت بر وضعیت برق ورودی و خروجی، شرایط ژنراتور و عملکرد سیستم به کار می‌روند.

عملکرد تابلو اتوماتیک دیزل ژنراتور (ATS)

1. نظارت بر برق اصلی:

• تابلو ATS به‌طور مداوم وضعیت برق اصلی را نظارت می‌کند.

1. قطع برق اصلی:

• در صورت قطع برق اصلی، تابلو ATS این وضعیت را تشخیص داده و به کنترلر سیگنال می‌فرستد.

1. راه‌اندازی ژنراتور:

• کنترلر به‌طور خودکار فرمان راه‌اندازی ژنراتور را صادر می‌کند. پس از راه‌اندازی و تثبیت ولتاژ و فرکانس ژنراتور، سوئیچ انتقال به برق ژنراتور تغییر می‌کند.

1. تامین برق اضطراری:

• ژنراتور به‌عنوان منبع برق اصلی عمل کرده و برق مورد نیاز تجهیزات را تامین می‌کند.

1. بازگشت برق اصلی:

• پس از بازگشت برق اصلی، تابلو ATS به نظارت بر پایداری و کیفیت برق اصلی ادامه می‌دهد. اگر برق اصلی پایدار باشد، سوئیچ انتقال دوباره به برق اصلی تغییر می‌کند و ژنراتور خاموش می‌شود.

1. مانیتورینگ و آلارم‌ها:

• تابلو ATS به‌طور مداوم وضعیت‌ها را مانیتور کرده و در صورت بروز هرگونه خطا یا مشکلی، آلارم‌ها و هشدارهای لازم را صادر می‌کند.

مزایای استفاده از تابلو اتوماتیک دیزل ژنراتور

1. تامین مداوم برق:

• این سیستم‌ها اطمینان می‌دهند که برق مورد نیاز بدون وقفه تامین می‌شود، حتی در صورت قطع برق اصلی.

1. حفاظت از تجهیزات حساس:

• با تامین برق پایدار، از آسیب دیدن تجهیزات حساس جلوگیری می‌شود.

1. کاهش زمان خاموشی:

• زمان انتقال به ژنراتور و بازگشت به برق اصلی به حداقل می‌رسد، که برای کاربردهایی مانند بیمارستان‌ها، مراکز داده و صنایع حیاتی است.

1. عملیات خودکار:

• تابلو ATS تمامی عملیات را به‌طور خودکار انجام می‌دهد، که نیاز به مداخله دستی را کاهش می‌دهد و خطرات انسانی را کم می‌کند.

نکات مهم در نصب و نگهداری تابلو اتوماتیک دیزل ژنراتور

1. انتخاب تجهیزات مناسب:

• انتخاب صحیح تابلو ATS با توجه به توان و نوع کاربرد ژنراتور بسیار مهم است.

1. نصب صحیح:

• نصب باید توسط کارشناسان مجرب و با رعایت تمامی استانداردهای ایمنی و فنی انجام شود.

1. نگهداری دوره‌ای:

• نگهداری منظم و دوره‌ای تابلو ATS و ژنراتور برای اطمینان از عملکرد صحیح و جلوگیری از خرابی‌های احتمالی ضروری است.

1. آموزش کاربران:

• کاربران و پرسنل مرتبط باید آموزش‌های لازم را برای استفاده و نگهداری از سیستم ببینند.

تابلو اتوماتیک دیزل ژنراتور یک جزء حیاتی در سیستم‌های برق اضطراری است که با فراهم کردن انتقال سریع و مطمئن بین منابع برق، نقش مهمی در تامین برق پایدار و کاهش خطرات و خسارات احتمالی دارد.
