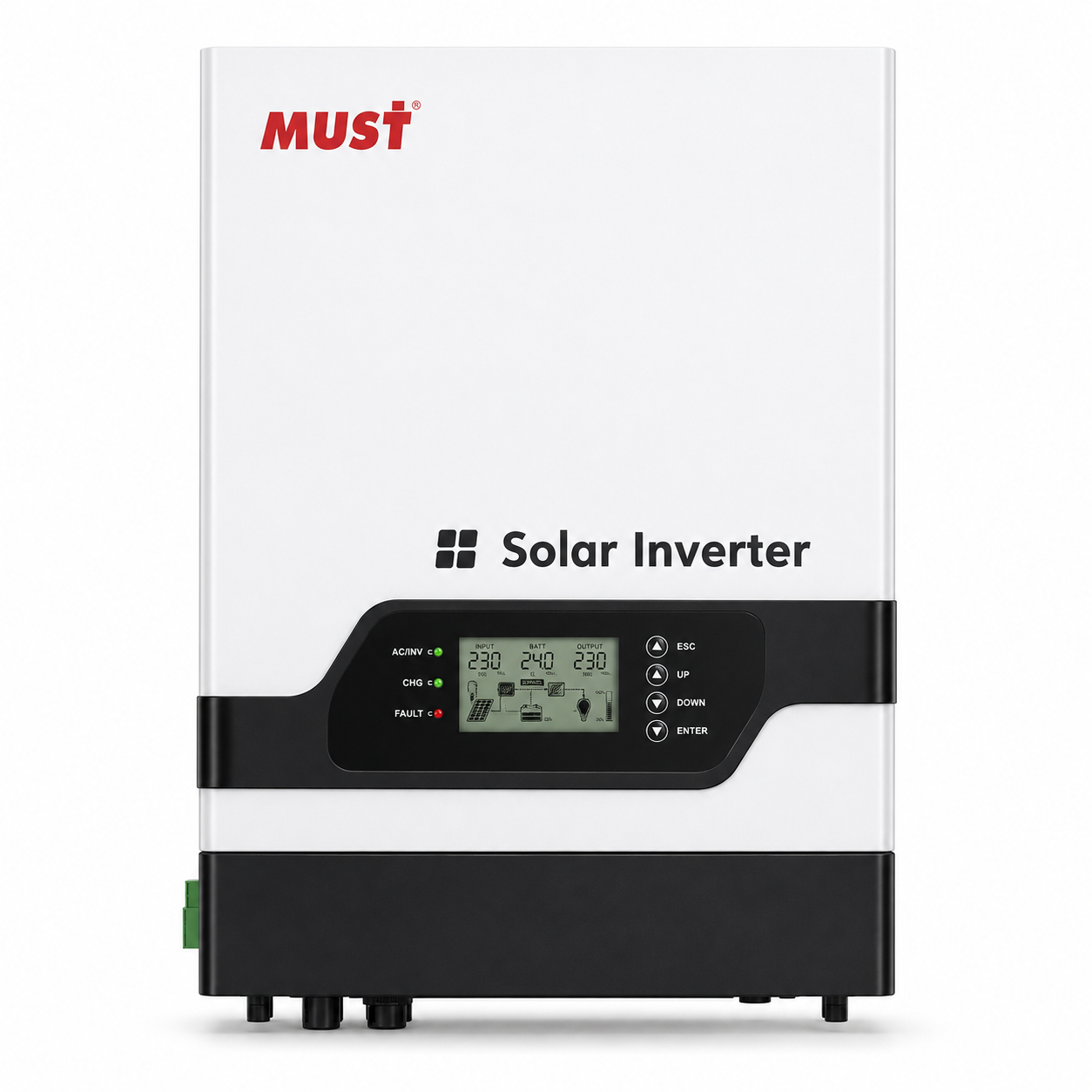

معرفی سانورتر 3.5 کیلووات MUST مدل PV18-3524 VPM II
سانورتر MUST PV18-3524 VPM II یک اینورتر خورشیدی چندمنظوره و آفگرید است که برای سیستمهای برق مستقل از شبکه طراحی شده است. این دستگاه میتواند انرژی پنل خورشیدی، باتری و برق AC را مدیریت کرده و در صورت نیاز از ژنراتور نیز استفاده کند.
این مدل با توان نامی 3500 وات و توان لحظهای 7000VA، برای تأمین برق بارهای خانگی و کاربردهای سبک تجاری مناسب است. خروجی آن Pure Sine Wave بوده و ولتاژ خروجی در حالت باتری 230VAC است.
یکی از ویژگیهای مهم این مدل، وجود شارژر MPPT داخلی 60 آمپر است. حداکثر توان آرایه خورشیدی قابل اتصال به این مدل 1600 وات و محدوده عملکرد MPPT آن 30 تا 128VDC است. حداکثر ولتاژ مدار باز ورودی PV نیز 160VDC اعلام شده است.
مشخصات فنی سانورتر
| مشخصات |
مقدار |
| برند |
MUST |
| سری |
PV1800 VPM II |
| مدل |
PV18-3524 VPM II |
| نوع دستگاه |
سانورتر / اینورتر خورشیدی Off-Grid |
| توان نامی |
3500VA / 3500W |
| توان Surge |
7000VA |
| شکل موج خروجی |
Pure Sine Wave |
| ولتاژ خروجی |
230VAC |
| راندمان پیک اینورتر |
90 تا 93٪ |
| زمان انتقال |
10ms در UPS/VDE4105 و 20ms در APL |
| ولتاژ نامی باتری |
24VDC |
| ولتاژ Float |
27.4VDC |
| حفاظت اضافهشارژ |
30VDC |
| حداکثر Voc ورودی PV |
160VDC |
| محدوده MPPT |
30 تا 128VDC |
| حداکثر توان آرایه PV |
1600W |
| حداکثر جریان شارژ خورشیدی |
60A |
| حداکثر جریان شارژ AC |
60A |
| حداکثر جریان شارژ ترکیبی |
120A |
| راندمان حداکثری شارژ |
98٪ |
| مصرف Standby |
2W |
| ولتاژ ورودی AC |
230VAC |
| محدوده AC در حالت UPS |
170 تا 280VAC |
| محدوده AC در حالت APL |
90 تا 280VAC |
| محدوده AC در حالت VDE |
184 تا 253VAC |
| فرکانس ورودی |
50/60Hz Auto Sensing |
| ارتباطات |
USB / RS485 / CAN |
| ارتباط BMS |
CAN |
| Wi-Fi |
اختیاری |
| پشتیبانی از ژنراتور |
دارد |
| Cold Start |
دارد |
| ابعاد دستگاه |
318 × 367.4 × 121mm |
| وزن خالص |
5.9kg |
| وزن ناخالص |
7.2kg |
| رطوبت کاری |
5 تا 95٪ بدون میعان |
| دمای کاری |
0 تا 50°C |
| دمای نگهداری |
15- تا 60°C |
| گارانتی استاندارد |
2 سال |
| استانداردها |
CE-EMC + LVD / EN IEC 62109-1 / EN IEC 62109-2 |
این جدول بر اساس مشخصات رسمی مدل PV18-3524 VPM II در سایت MUST و PDF رسمی سازنده تهیه شده است.
بررسی توان خروجی 3.5 کیلووات
توان نامی این مدل 3500W است؛ بنابراین توان مصرفی پیوسته سیستم نباید از ظرفیت مجاز دستگاه فراتر رود.
توان Surge دستگاه نیز 7000VA است. این ظرفیت لحظهای برای بارهایی که هنگام روشنشدن جریان راهاندازی بالایی دارند اهمیت دارد؛ بااینحال توان راهاندازی تجهیزاتی مانند پمپ، کمپرسور، یخچال و موتور باید بهصورت جداگانه بررسی شود.
خروجی دستگاه Pure Sine Wave است و ولتاژ خروجی در حالت باتری 230VAC اعلام شده است.
شارژر خورشیدی MPPT
PV18-3524 VPM II به شارژر خورشیدی MPPT داخلی 60A مجهز است.
| پارامتر |
مقدار |
| نوع شارژر |
MPPT |
| حداکثر توان PV |
1600W |
| محدوده MPPT |
30–128VDC |
| حداکثر Voc |
160VDC |
| حداکثر جریان شارژ |
60A |
| راندمان حداکثری |
98٪ |
نکته مهم در طراحی پنل
برای این مدل نباید فقط مجموع وات پنلها را بررسی کرد. سه پارامتر زیر باید همزمان رعایت شوند:
حداکثر توان PV: 1600W
محدوده MPPT: 30 تا 128VDC
حداکثر Voc: 160VDC
خصوصاً در آرایش سری پنلها باید افزایش Voc در دمای پایین نیز محاسبه شود تا ولتاژ مدار باز از 160VDC عبور نکند.
سیستم باتری 24 ولت
این مدل برای بانک باتری 24VDC طراحی شده است. ولتاژ Float باتری 27.4VDC و سطح حفاظت اضافهشارژ 30VDC است.
در توان کامل، جریان تئوری موردنیاز از بانک باتری تقریباً:
3500 ÷ 24 = 146 آمپر
است و در عمل با توجه به راندمان اینورتر، جریان DC واقعی میتواند بیشتر باشد.
به همین دلیل در نصب این سانورتر، انتخاب صحیح موارد زیر بسیار مهم است:
- ظرفیت باتری
- حداکثر جریان دشارژ باتری
- سطح مقطع کابل
- طول کابل باتری
- فیوز DC
- بریکر یا کلید قطع DC
- اتصالات و ترمینالهای باتری
شارژر AC و شارژ ترکیبی
دستگاه دارای شارژر AC داخلی با حداکثر جریان 60A است.
در صورت استفاده همزمان از منابع خورشیدی و AC، حداکثر جریان شارژ ترکیبی به 120A میرسد.
این قابلیت باعث میشود دستگاه بتواند در شرایط مناسب، انرژی دریافتی از پنل خورشیدی و منبع AC را برای شارژ باتری مدیریت کند.
ورودی برق AC
ولتاژ ورودی AC دستگاه 230VAC است و محدوده قابل انتخاب آن بر اساس حالت کاری متفاوت است:
| حالت |
محدوده ورودی |
| UPS |
170–280VAC |
| APL |
90–280VAC |
| VDE |
184–253VAC |
فرکانس ورودی نیز 50/60Hz با تشخیص خودکار است.
پشتیبانی از باتری لیتیومی و BMS
MUST برای این سری قابلیت ارتباط با Smart Battery Pack BMS را از طریق CAN اعلام کرده است. همچنین USB و RS485 برای مانیتورینگ و ارتباطات در نظر گرفته شدهاند.
بنابراین عبارت فنی مناسب برای صفحه محصول:
پشتیبانی از ارتباط BMS باتری لیتیومی از طریق CAN
بهتر است از عبارت «سازگار با تمام باتریهای لیتیومی» استفاده نشود؛ زیرا سازگاری نهایی به مدل باتری و پروتکل BMS آن بستگی دارد.
قابلیت اتصال ژنراتور
سری PV1800 VPM II با ژنراتور سازگار است و برای سیستمهای مستقل از شبکه طراحی شده است. این قابلیت برای ویلاها، باغها، کانکسها و سایتهای دورافتاده که ممکن است علاوه بر پنل و باتری به منبع AC پشتیبان نیاز داشته باشند، کاربردی است.
مانیتورینگ و ارتباطات
این مدل از رابطهای زیر پشتیبانی میکند:
- USB
- RS485
- CAN
- USB Wi-Fi بهصورت اختیاری
- ارتباط BMS از طریق CAN
MUST قابلیت Wi-Fi Remote Monitoring را بهصورت اختیاری اعلام کرده است.
حفاظتها و قابلیتهای ایمنی
بر اساس مشخصات رسمی سری PV1800 VPM II، دستگاه دارای حفاظتهایی از جمله:
- حفاظت اضافهبار
- حفاظت اتصال کوتاه
- حفاظت تخلیه عمیق باتری
- حفاظت اضافهدما
- حفاظت اضافهشارژ
- Cold Start
است.
کاربردهای سانورتر MUST PV18-3524 VPM II
این مدل میتواند در کاربردهای زیر مورد استفاده قرار گیرد:
- سیستم برق خورشیدی آفگرید
- ویلا و باغ
- خانههای مستقل از شبکه
- کانکس
- سیستم برق اضطراری
- تجهیزات مخابراتی
- سیستمهای مانیتورینگ
- سایتهای دورافتاده
- سیستمهای ترکیبی خورشیدی و ژنراتور
MUST نیز سری PV1800 VPM II را برای سیستمهای خانگی، ایستگاههای مخابراتی، سیستمهای مانیتورینگ، مناطق روستایی و کاربردهای کمکی 5G معرفی کرده است.
مزایای MUST PV18-3524 VPM II
- توان نامی 3.5 کیلووات
- توان Surge برابر 7000VA
- خروجی Pure Sine Wave
- باتری 24VDC
- شارژر MPPT داخلی 60A
- حداکثر PV برابر 1600W
- MPPT در محدوده 30–128V
- حداکثر Voc برابر 160V
- شارژ AC تا 60A
- شارژ ترکیبی تا 120A
- راندمان شارژ تا 98٪
- پشتیبانی از BMS/CAN
- USB و RS485
- Wi-Fi اختیاری
- پشتیبانی از ژنراتور
- Cold Start
- نمایشگر LCD
- حفاظتهای مختلف سیستم
نکات مهم قبل از خرید و نصب
حداکثر توان پنل 1600 وات است. بنابراین نباید به دلیل 3.5 کیلووات بودن خروجی، آرایه PV را نیز 3.5 کیلووات در نظر گرفت.
حداکثر Voc برابر 160VDC است. تعداد پنلهای سری باید بر اساس Voc واقعی پنل و ضریب دمایی آن محاسبه شود.
باتری سیستم 24VDC است. بنابراین استفاده از بانک باتری با ولتاژ نامناسب میتواند باعث آسیب به دستگاه شود.
جریان باتری در بار کامل بالاست. برای توان 3500W، جریان تئوری حدود 146A در 24V است؛ بنابراین کابلکشی و حفاظت DC باید کاملاً اصولی انجام شود.
سؤالات متداول
سانورتر MUST PV18-3524 VPM II چند کیلووات است؟
این مدل دارای توان نامی 3500 وات یا 3.5 کیلووات است.
ولتاژ باتری MUST PV18-3524 VPM II چقدر است؟
این مدل برای سیستم باتری 24VDC طراحی شده است.
آیا PV18-3524 VPM II خروجی سینوسی خالص دارد؟
بله، شکل موج خروجی دستگاه Pure Sine Wave است.
توان Surge این سانورتر چقدر است؟
توان Surge مدل PV18-3524 VPM II برابر 7000VA است.
حداکثر توان پنل خورشیدی این مدل چقدر است؟
حداکثر توان آرایه PV برابر 1600 وات است.
محدوده MPPT سانورتر MUST PV18-3524 VPM II چقدر است؟
محدوده MPPT این مدل 30 تا 128VDC است.
حداکثر Voc ورودی خورشیدی چقدر است؟
حداکثر ولتاژ مدار باز ورودی PV برابر 160VDC است.
حداکثر جریان شارژ خورشیدی چقدر است؟
حداکثر جریان شارژ خورشیدی MPPT برابر 60 آمپر است.
حداکثر جریان شارژ AC چقدر است؟
حداکثر جریان شارژ از ورودی AC برابر 60 آمپر است.
حداکثر جریان شارژ ترکیبی چقدر است؟
حداکثر جریان شارژ ترکیبی دستگاه 120 آمپر اعلام شده است.
آیا MUST PV18-3524 VPM II از باتری لیتیومی پشتیبانی میکند؟
این مدل دارای قابلیت ارتباط BMS باتری هوشمند از طریق CAN است. سازگاری نهایی باید بر اساس مدل باتری و پروتکل BMS بررسی شود.
آیا این سانورتر با ژنراتور سازگار است؟
بله، MUST سازگاری سری PV1800 VPM II با ژنراتور را اعلام کرده است.
آیا MUST PV18-3524 VPM II دارای Wi-Fi است؟
قابلیت Wi-Fi Remote Monitoring برای این سری بهصورت اختیاری ارائه میشود.
ابعاد سانورتر MUST PV18-3524 VPM II چقدر است؟
ابعاد دستگاه 318 × 367.4 × 121 میلیمتر است.
وزن سانورتر MUST PV18-3524 VPM II چقدر است؟
وزن خالص دستگاه 5.9 کیلوگرم و وزن ناخالص آن 7.2 کیلوگرم است.
آیا این مدل برای سیستم آفگرید مناسب است؟
بله. PV18-3524 VPM II یک سانورتر آفگرید چندمنظوره است که برای ترکیب پنل خورشیدی، باتری و منابع AC طراحی شده است.
آیا میتوان 3.5 کیلووات پنل به این سانورتر متصل کرد؟
خیر. حداکثر توان آرایه خورشیدی این مدل طبق مشخصات رسمی 1600 وات است؛ بنابراین اتصال آرایه 3.5 کیلوواتی مطابق مشخصات اعلامشده سازنده نیست.
