سانورتر 6.5 کیلووات MARSRIVA مدل MR-SPF6.5K-LP1-TL20E

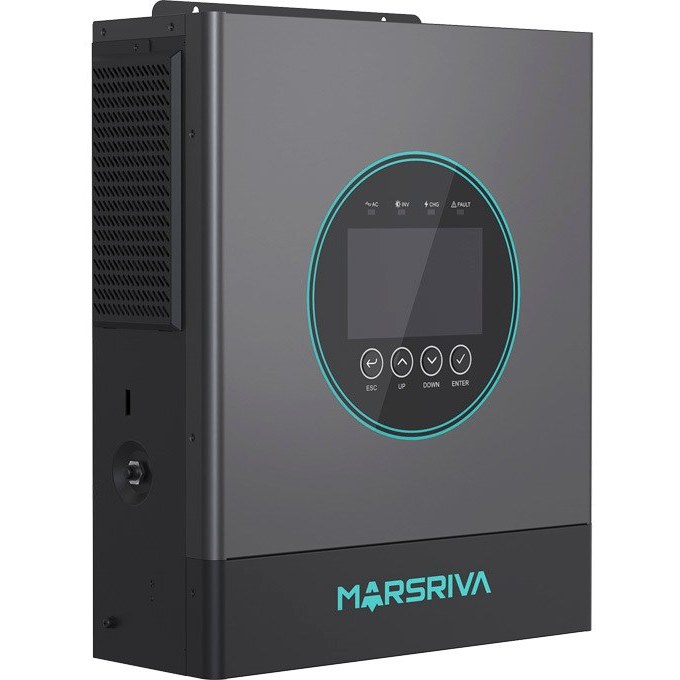

معرفی سانورتر MARSRIVA MR-SPF6.5K-LP1-TL20E

سانورتر MARSRIVA MR-SPF6.5K-LP1-TL20E یک اینورتر خورشیدی تک‌فاز با توان نامی 6.5 کیلووات / 6.5 کیلوولت‌آمپر و ضریب توان 1 است که برای سیستم‌های خورشیدی مستقل از شبکه، سیستم‌های برق پشتیبان و کاربردهای ترکیبی خورشیدی، باتری و برق شبکه طراحی شده است.

این مدل از فناوری High Frequency استفاده می‌کند و با ابعاد 336 × 410 × 110 میلی‌متر و وزن تقریبی 10 کیلوگرم، نسبت به بسیاری از اینورترهای هم‌رده ساختار فشرده و وزن مناسبی دارد.

MR-SPF6.5K-LP1-TL20E دارای شارژر خورشیدی MPPT، ورودی باتری 48 ولت، خروجی سینوسی خالص، قابلیت کار بدون باتری، ارتباط CAN/RS485 برای ارتباط با BMS باتری‌های لیتیومی و امکان پایش از طریق ماژول Wi-Fi است.

طبق اطلاعات رسمی MARSRIVA، حداکثر توان ورودی پنل خورشیدی این مدل 9 کیلووات بوده و محدوده کاری MPPT آن 60 تا 450 ولت DC با حداکثر ولتاژ مدار باز 500 ولت DC است.

مهم‌ترین ویژگی‌های MR-SPF6.5K-LP1-TL20E

• توان نامی: 6.5kVA / 6.5kW
• تک‌فاز
• ضریب توان: 1
• فناوری High Frequency
• خروجی AC با موج Pure Sine Wave
• ورودی باتری 48VDC
• پشتیبانی از باتری سرب‌اسیدی و لیتیومی
• شارژر خورشیدی MPPT
• حداکثر توان ورودی PV: 9000W
• حداکثر جریان ورودی PV: 27A
• محدوده MPPT: 60 تا 450VDC
• حداکثر ولتاژ مدار باز پنل‌ها: 500VDC
• حداکثر جریان شارژ خورشیدی: 120A
• حداکثر جریان شارژ AC: 120A
• قابلیت شارژ ترکیبی تا 120A
• امکان کار بدون باتری
• امکان تأمین هم‌زمان بار توسط انرژی خورشیدی و شبکه
• ارتباط CAN و RS485 برای BMS
• پشتیبانی از ماژول Wi-Fi
• دارای دو خروجی AC
• قابلیت Feed-in به شبکه
• راندمان حداکثر 94 درصد در حالت باتری
• زمان انتقال 10 میلی‌ثانیه در حالت UPS/APP
• زمان انتقال 20 میلی‌ثانیه در حالت GEN
• حفاظت بدنه IP20
• دمای کاری 10- تا 50+ درجه سانتی‌گراد

این ویژگی‌ها بر اساس مشخصات منتشرشده توسط MARSRIVA برای همین مدل است.

دیتاشیت و مشخصات فنی

منبع اصلی مشخصات: دیتاشیت/صفحه رسمی محصول MARSRIVA.

مشخصات ورودی و خروجی

ورودی برق شهر

سانورتر MR-SPF6.5K-LP1-TL20E برای ورودی AC از ولتاژهای 208، 220، 230 و 240 ولت پشتیبانی می‌کند. محدوده ولتاژ در حالت UPS برابر 170 تا 264 ولت و در حالت APP/GEN برابر 90 تا 280 ولت است.

فرکانس ورودی نیز به صورت خودکار بین 50 و 60 هرتز تشخیص داده می‌شود.

خروجی AC

ولتاژ خروجی دستگاه 208/220/230/240VAC با تلورانس ±5 درصد است. توان خروجی در حالت عادی 6 کیلووات و در شرایط استفاده هم‌زمان از PV و باتری تا 6.5 کیلووات اعلام شده است.

همچنین دستگاه دارای خروجی با موج سینوسی خالص بوده و توان لحظه‌ای آن تا دو برابر توان نامی اعلام شده است.

مشخصات بخش خورشیدی MPPT

یکی از نقاط قوت MR-SPF6.5K-LP1-TL20E امکان اتصال آرایه خورشیدی تا 9 کیلووات است.

مشخصات بخش PV:

• حداکثر توان پنل: 9000W
• محدوده MPPT: 60–450VDC
• حداقل محدوده MPPT در حالت بدون باتری: 80VDC
• حداکثر ولتاژ مدار باز: 500VDC
• حداکثر جریان PV: 27A
• نوع شارژر: MPPT

بنابراین هنگام طراحی رشته‌های پنل باید Voc در سردترین شرایط محیطی و همچنین جریان مجاز ورودی دستگاه بررسی شود و نباید صرفاً بر اساس توان مجموع پنل‌ها اقدام به سری/موازی کردن پنل‌ها کرد.

سیستم باتری

این سانورتر برای بانک باتری 48VDC طراحی شده است و محدوده ولتاژ قابل قبول باتری 40 تا 61VDC اعلام شده است.

دستگاه از باتری‌های:

• سرب‌اسیدی
• لیتیومی
• باتری با تنظیمات کاربر

پشتیبانی می‌کند.

برای باتری‌های لیتیومی، وجود ارتباط CAN/RS485 امکان ارتباط سیستم مدیریت باتری یا BMS با سانورتر را فراهم می‌کند. بنابراین هنگام انتخاب باتری لیتیومی باید سازگاری BMS و پروتکل ارتباطی آن با MR-SPF6.5K-LP1-TL20E بررسی شود.

قابلیت کار بدون باتری

یکی از قابلیت‌های مهم این مدل، امکان کار بدون باتری است. این ویژگی می‌تواند در برخی سیستم‌های خورشیدی که هدف اصلی آن‌ها استفاده مستقیم از انرژی PV در ساعات تابش است، مزیت محسوب شود.

با این حال، حذف باتری به معنی وجود برق پشتیبان در زمان قطع شبکه یا کاهش تولید خورشیدی نیست؛ برای تأمین برق پایدار هنگام قطع شبکه، طراحی مناسب بانک باتری ضروری است.

قابلیت اتصال به شبکه و ژنراتور

MR-SPF6.5K-LP1-TL20E در کنار کاربرد Off-Grid، دارای قابلیت‌های مرتبط با برق شبکه و ورودی GEN نیز است.

در مشخصات رسمی دستگاه، حالت GEN Mode و همچنین قابلیت Feed-in to Grid ذکر شده است. بنابراین این مدل می‌تواند در سیستم‌های ترکیبی شامل پنل خورشیدی، باتری و شبکه مورد استفاده قرار گیرد.

در صورت اتصال ژنراتور دیزلی، تنظیمات مربوط به ولتاژ، فرکانس، ظرفیت ژنراتور و جریان شارژ باید مطابق دستورالعمل سازنده و مشخصات ژنراتور انجام شود.

راندمان و زمان انتقال

حداکثر راندمان اعلام‌شده دستگاه در حالت باتری 94 درصد است.

زمان انتقال:

• UPS/APP Mode: حدود 10ms
• GEN Mode: حدود 20ms

این زمان انتقال، دستگاه را برای استفاده در سیستم‌های برق پشتیبان تجهیزات خانگی، اداری و بارهای حساس مناسب می‌کند؛ البته انتخاب نهایی باید بر اساس نوع بار و الزامات آن انجام شود.

ابعاد و طراحی

ابعاد دستگاه:

336 × 410 × 110 میلی‌متر

وزن:

حدود 10 کیلوگرم

طراحی High Frequency باعث شده دستگاه نسبتاً جمع‌وجور و سبک باشد. درجه حفاظت اعلام‌شده IP20 است؛ بنابراین نصب آن باید در محیط مناسب و دور از رطوبت، آب و شرایط محیطی نامناسب انجام شود.

کاربردهای سانورتر 6.5 کیلووات MARSRIVA

این مدل می‌تواند برای کاربردهای زیر مورد استفاده قرار گیرد:

• سیستم خورشیدی آفگرید
• سیستم خورشیدی هیبریدی
• برق پشتیبان ساختمان
• ویلا و ساختمان مسکونی
• دفاتر و واحدهای اداری
• فروشگاه‌ها و کارگاه‌های کوچک
• سیستم‌های خورشیدی مجهز به باتری لیتیومی
• سیستم‌های خورشیدی مجهز به باتری سرب‌اسیدی
• تأمین برق تجهیزات در زمان قطع شبکه
• سیستم‌های ترکیبی خورشیدی، باتری، شبکه و ژنراتور

مزایای فنی MARSRIVA MR-SPF6.5K-LP1-TL20E

1. توان 6.5 کیلووات

توان 6.5 کیلووات، این مدل را برای بخش قابل توجهی از مصارف مسکونی و تجاری سبک مناسب می‌کند.

2. ورودی خورشیدی 9 کیلووات

امکان اتصال حداکثر 9kW پنل خورشیدی، ظرفیت مناسبی برای طراحی آرایه PV فراهم می‌کند.

3. باتری 48 ولت

معماری 48V امکان استفاده از طیف گسترده‌ای از باتری‌های ذخیره‌ساز انرژی را فراهم می‌کند.

4. پشتیبانی از باتری لیتیومی

ارتباط CAN/RS485 امکان ارتباط با BMS باتری‌های سازگار را فراهم می‌کند.

5. Wi-Fi Monitoring

با استفاده از ماژول Wi-Fi امکان پایش وضعیت و عملکرد سیستم فراهم می‌شود.

6. قابلیت کار بدون باتری

برای برخی پروژه‌های خورشیدی، امکان بهره‌برداری بدون بانک باتری یک مزیت اقتصادی و فنی محسوب می‌شود.

7. خروجی سینوسی خالص

خروجی Pure Sine Wave برای تغذیه طیف وسیعی از تجهیزات AC مناسب است.

تفاوت سانورتر با اینورتر معمولی

سانورتر MR-SPF6.5K-LP1-TL20E چند وظیفه را در یک دستگاه ترکیب می‌کند. این دستگاه می‌تواند انرژی تولیدشده توسط پنل‌های خورشیدی را مدیریت کرده، باتری را شارژ کند، انرژی ذخیره‌شده را به برق AC تبدیل کند و در کنار آن با برق شبکه و ورودی ژنراتور نیز کار کند.

به همین دلیل، در بسیاری از پروژه‌های آفگرید و سیستم‌های برق پشتیبان، استفاده از یک سانورتر چندمنظوره می‌تواند نسبت به استفاده جداگانه از چند تجهیز، طراحی سیستم را ساده‌تر کند.

– سؤالات متداول

سانورتر MARSRIVA MR-SPF6.5K-LP1-TL20E چند کیلووات است؟

توان نامی این سانورتر 6.5 کیلووات / 6.5 کیلوولت‌آمپر است. توان خروجی معمولی 6 کیلووات و در حالت PV+Battery تا 6.5 کیلووات اعلام شده است.

حداکثر ظرفیت پنل خورشیدی این سانورتر چقدر است؟

حداکثر توان ورودی پنل خورشیدی برای این مدل 9000 وات یا 9 کیلووات اعلام شده است.

ولتاژ باتری سانورتر MR-SPF6.5K-LP1-TL20E چند ولت است؟

این مدل برای بانک باتری 48 ولت DC طراحی شده و محدوده ولتاژ باتری آن 40 تا 61 ولت DC است.

آیا این سانورتر از باتری لیتیومی پشتیبانی می‌کند؟

بله. دستگاه از باتری لیتیومی پشتیبانی می‌کند و برای ارتباط با BMS از رابط‌های CAN و RS485 استفاده می‌کند.

محدوده MPPT این سانورتر چقدر است؟

محدوده کاری MPPT برابر 60 تا 450 ولت DC است و حداکثر ولتاژ مدار باز ورودی PV برابر 500 ولت DC اعلام شده است.

آیا سانورتر MR-SPF6.5K-LP1-TL20E بدون باتری کار می‌کند؟

بله، طبق مشخصات رسمی MARSRIVA این مدل قابلیت کار بدون باتری را دارد.

آیا این مدل تک‌فاز است؟

بله، MR-SPF6.5K-LP1-TL20E یک سانورتر تک‌فاز است.

راندمان سانورتر چقدر است؟

حداکثر راندمان اعلام‌شده برای دستگاه در حالت باتری 94 درصد است.

آیا این سانورتر Wi-Fi دارد؟

دستگاه از ماژول Wi-Fi برای پایش و مانیتورینگ پشتیبانی می‌کند.

آیا MR-SPF6.5K-LP1-TL20E برای دیزل‌ژنراتور قابل استفاده است؟

این مدل دارای حالت GEN بوده و می‌تواند در سیستم‌های ترکیبی شامل ژنراتور مورد استفاده قرار گیرد؛ با این حال سازگاری ژنراتور، تنظیمات شارژ و ظرفیت ژنراتور باید قبل از نصب بررسی شود.

جمع‌بندی

سانورتر MARSRIVA MR-SPF6.5K-LP1-TL20E یک راهکار 6.5 کیلوواتی برای سیستم‌های خورشیدی و برق پشتیبان است که با ورودی PV تا 9 کیلووات، باتری 48 ولت، شارژر MPPT، ارتباط BMS، Wi-Fi، خروجی سینوسی خالص و قابلیت کار با شبکه و ژنراتور، امکان طراحی سیستم‌های متنوع خورشیدی و ذخیره‌سازی انرژی را فراهم می‌کند.

این مدل به‌خصوص برای پروژه‌هایی که نیاز به ترکیب پنل خورشیدی + باتری + شبکه/ژنراتور دارند، گزینه‌ای قابل بررسی است. مشخصات نهایی طراحی باید بر اساس نوع بار، توان لحظه‌ای تجهیزات، ظرفیت باتری، آرایش پنل‌ها و شرایط محل نصب محاسبه شود.
