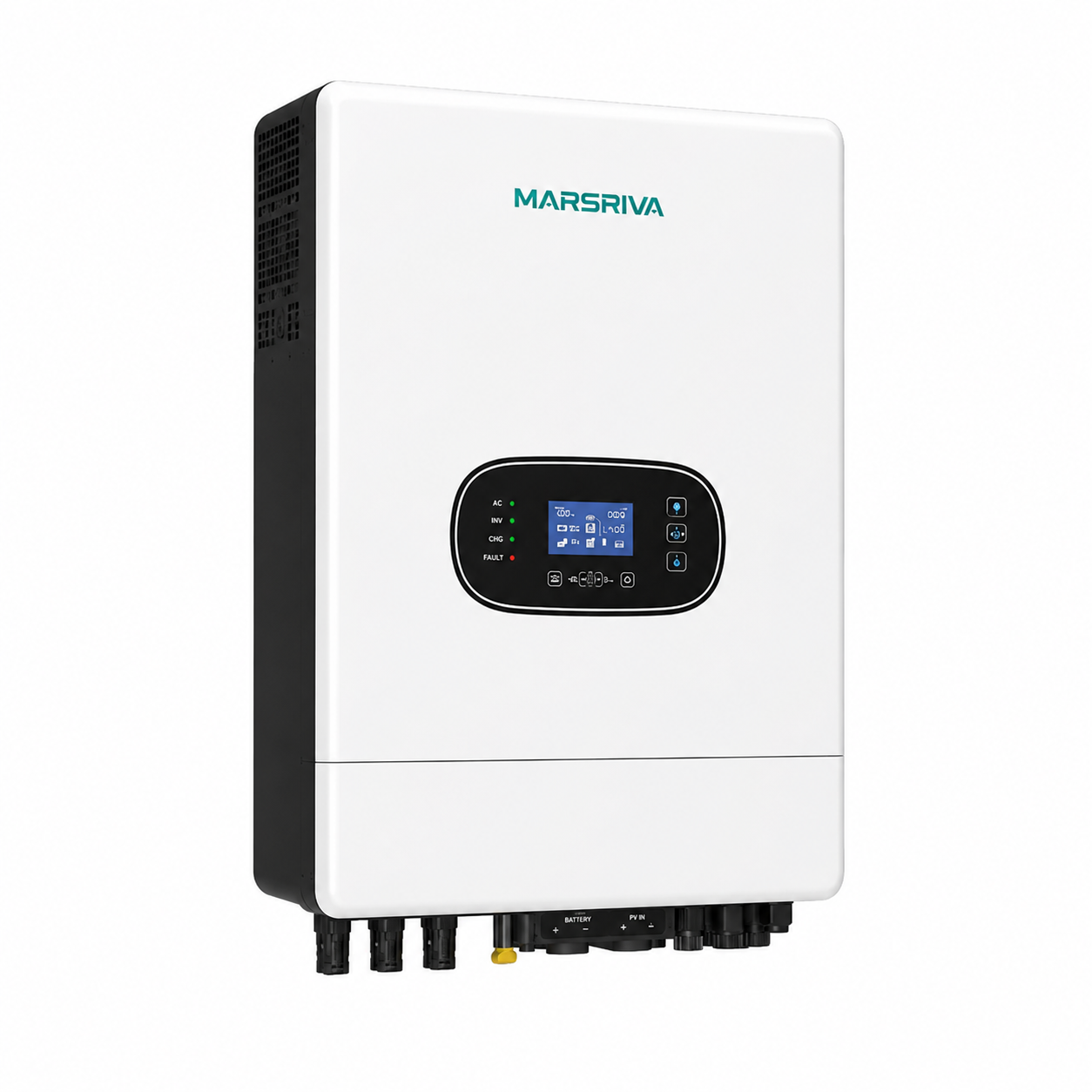

سانورتر 12 کیلووات MARSRIVA مدل MR-SPF12K-LP1-TL20E

معرفی سانورتر 12 کیلووات MARSRIVA MR-SPF12K-LP1-TL20E

سانورتر MARSRIVA MR-SPF12K-LP1-TL20E یک اینورتر خورشیدی آفگرید (Off-Grid)، تک‌فاز و مجهز به فناوری High Frequency است که با توان نامی 12kVA / 12kW برای مدیریت و تبدیل انرژی خورشیدی، ذخیره انرژی در باتری و تأمین برق بارهای مصرفی طراحی شده است.

این مدل از بانک باتری 48VDC استفاده می‌کند و دارای شارژر خورشیدی MPPT با محدوده کاری 90 تا 450VDC است. حداکثر توان آرایه خورشیدی قابل اتصال طبق مشخصات رسمی سازنده 15000W اعلام شده است.

از ویژگی‌های مهم این سانورتر می‌توان به خروجی Pure Sine Wave، دو خروجی AC، پشتیبانی از برق شهر و ژنراتور، حداکثر جریان شارژ 200 آمپر، Wi-Fi داخلی، ارتباط BMS، قابلیت کار مستقل از باتری و امکان اتصال موازی حداکثر 6 دستگاه اشاره کرد.

مشخصات فنی سانورتر MARSRIVA MR-SPF12K-LP1-TL20E

مشخصه	مقدار
برند	MARSRIVA
مدل	MR-SPF12K-LP1-TL20E
نوع دستگاه	Off-Grid Solar Inverter
ساختار	Single Phase / تک‌فاز
فناوری	High Frequency
توان نامی	12kVA / 12kW
قابلیت اتصال موازی	حداکثر 6 دستگاه
ولتاژ خروجی	230VAC ±5%
فرکانس خروجی	50Hz / 60Hz
شکل موج خروجی	Pure Sine Wave
توان Surge	24000VA
زمان انتقال برای PC	10ms
زمان انتقال برای لوازم خانگی	20ms
راندمان Peak در Line Mode	95%
راندمان Peak در Inverter Mode	93%
خروجی DC اختیاری	12VDC ±5% / 100W
ولتاژ نامی ورودی AC	230VAC
محدوده ورودی AC برای PC	170 تا 280VAC
محدوده ورودی AC برای لوازم خانگی	90 تا 280VAC
فرکانس ورودی AC	50 / 60Hz با تشخیص خودکار
ولتاژ نامی باتری	48VDC
ولتاژ شناور شارژ باتری	54VDC
ولتاژ حفاظت اضافه‌شارژ	63VDC
نوع شارژ خورشیدی	MPPT
حداکثر توان آرایه PV	15000W
ساختار توان PV اعلام‌شده	7500W × 2
محدوده عملکرد MPPT	90 تا 450VDC
حداکثر ولتاژ مدار باز PV	500VDC
حداکثر جریان ورودی PV	27A × 2
حداکثر جریان PV اعلام‌شده	45A
حداکثر جریان شارژ AC	200A
حداکثر جریان شارژ	200A
الگوریتم شارژ AC	3 مرحله‌ای
ورودی برق شهر	دارد
ورودی ژنراتور	دارد
قابلیت کار مستقل از باتری	دارد
تعداد خروجی AC	2 خروجی
Wi-Fi	داخلی
مانیتورینگ موبایل	Android / iOS
ارتباط BMS	RS485 / CAN-BUS / RS232
USB	USB On-the-Go
Dry Contact	دارد
نمایش وضعیت	RGB LED
فن	قابل تعویض
سیستم ضدگردوغبار	Anti-Dust Kit
درجه حفاظت	IP20
ابعاد دستگاه	147.4 × 432.5 × 553.6 میلی‌متر
وزن خالص	18.4 کیلوگرم
رابط‌های ارتباطی	USB / RS232 / BMS / Wi-Fi / Dry Contact

منبع مشخصات: اطلاعات رسمی MARSRIVA برای مدل MR-SPF12K-LP1-TL20E.

بررسی فنی تخصصی سانورتر MARSRIVA MR-SPF12K-LP1-TL20E

توان نامی 12 کیلووات

سانورتر MARSRIVA MR-SPF12K-LP1-TL20E دارای توان نامی 12kW / 12kVA است.

توان 12 کیلووات، توان نامی خروجی دستگاه در شرایط کاری تعریف‌شده توسط سازنده است و نباید با توان لحظه‌ای Surge اشتباه گرفته شود.

برای انتخاب این مدل باید مجموع توان مصرفی تجهیزات و همچنین جریان راه‌اندازی بارهای موتوری بررسی شود.

تجهیزاتی مانند:

• پمپ آب
• کمپرسور
• موتور
• کولر
• یخچال صنعتی
• تجهیزات دارای موتور القایی

ممکن است هنگام راه‌اندازی جریان بسیار بیشتری نسبت به توان مصرفی عادی خود داشته باشند.

بنابراین برای چنین بارهایی صرفاً مقایسه عدد «12 کیلووات» کافی نیست.

توان Surge برابر 24000VA

توان Surge اعلام‌شده برای این مدل:

24000VA

است.

این مقدار نشان‌دهنده قابلیت تأمین توان لحظه‌ای بالاتر از توان نامی برای بارهای دارای جریان راه‌اندازی است.

بنابراین:

توان دائم = 12kW

و:

توان Surge = 24kVA

است.

توان 24kVA نباید به‌عنوان توان خروجی دائم دستگاه در سایت معرفی شود.

سیستم خورشیدی و MPPT

حداکثر توان آرایه خورشیدی 15 کیلووات

یکی از مهم‌ترین ویژگی‌های MR-SPF12K-LP1-TL20E، قابلیت پذیرش آرایه PV با حداکثر توان:

15000W

است.

سازنده این مقدار را به صورت:

7500W × 2

نیز اعلام کرده است.

از دید طراحی، نسبت توان اسمی PV به توان نامی AC برابر است با:

15kW ÷ 12kW = 1.25

یعنی سقف توان آرایه PV اعلام‌شده تقریباً 125 درصد توان نامی AC است.

البته این نسبت صرفاً یک مقایسه ظرفیت است و به این معنی نیست که همیشه 15 کیلووات توان واقعی از پنل‌ها دریافت خواهد شد؛ توان واقعی به تابش خورشید، دما، زاویه نصب، پنل و شرایط سیستم وابسته است.

محدوده MPPT از 90 تا 450 ولت

محدوده عملکرد MPPT این مدل:

90 تا 450VDC

است.

MPPT یا Maximum Power Point Tracking وظیفه دارد نقطه کار آرایه خورشیدی را برای دریافت توان مناسب از پنل‌ها مدیریت کند.

در طراحی رشته‌های PV باید حداقل و حداکثر ولتاژ کاری آرایه بررسی شود.

پارامترهای مهم برای محاسبه عبارت‌اند از:

• Vmp پنل
• Voc پنل
• Imp پنل
• Isc پنل
• تعداد پنل‌های سری
• تعداد رشته‌های موازی
• حداقل دمای محل
• حداکثر دمای محل

حداکثر Voc برابر 500VDC

حداکثر ولتاژ مدار باز آرایه PV:

500VDC

اعلام شده است.

این پارامتر از نظر ایمنی و طراحی بسیار مهم است.

هنگام انتخاب تعداد پنل‌های سری، نباید فقط Vmp را در نظر گرفت. بلکه باید Voc پنل در پایین‌ترین دمای محل نصب نیز محاسبه شود.

اگر ولتاژ مدار باز رشته از 500V عبور کند، آرایش PV با محدوده مجاز ورودی دستگاه سازگار نخواهد بود.

جریان ورودی PV

حداکثر جریان ورودی PV در مشخصات رسمی:

27A × 2

و مقدار حداکثری اعلام‌شده:

45A

است.

این مشخصه در انتخاب پنل‌های خورشیدی جدید که جریان کاری بالاتری دارند اهمیت ویژه‌ای دارد.

بنابراین هنگام طراحی سیستم باید علاوه بر توان پنل، مشخصات جریان پنل نیز بررسی شود.

سیستم باتری 48 ولت

ولتاژ نامی باتری

این سانورتر برای بانک باتری:

48VDC

طراحی شده است.

ولتاژ شناور شارژ:

54VDC

و سطح حفاظت اضافه‌شارژ:

63VDC

اعلام شده است.

تحلیل جریان DC در توان کامل

از نظر محاسبه تئوری، اگر دستگاه بخواهد 12kW توان AC تولید کند، جریان ایده‌آل DC در ولتاژ 48V تقریباً:

12000 ÷ 48 = 250A

خواهد بود.

این عدد جریان واقعی اعلام‌شده توسط سازنده نیست؛ بلکه یک محاسبه مهندسی ساده برای درک سطح جریان موردنیاز در سمت DC است.

در عمل، به دلیل تلفات تبدیل و شرایط کاری، جریان واقعی می‌تواند بیشتر از این مقدار باشد.

این موضوع اهمیت انتخاب صحیح:

• کابل باتری
• فیوز DC
• کلید DC
• باس‌بار
• کانکتورها
• ظرفیت دشارژ باتری
• BMS

را نشان می‌دهد.

حداکثر جریان شارژ 200 آمپر

حداکثر جریان شارژ اعلام‌شده برای این مدل:

200A

است.

همچنین حداکثر جریان شارژ AC نیز:

200A

اعلام شده است.

این مقدار، ظرفیت بالایی برای شارژ بانک باتری ایجاد می‌کند.

با این حال، نباید تصور شود که تمام باتری‌ها باید با 200 آمپر شارژ شوند.

جریان شارژ نهایی باید مطابق با:

• ظرفیت باتری
• نوع باتری
• مشخصات سازنده باتری
• BMS
• دمای باتری
• حداکثر جریان شارژ مجاز

تنظیم شود.

خروجی Pure Sine Wave

خروجی این سانورتر از نوع:

Pure Sine Wave

یا موج سینوسی خالص است.

ولتاژ خروجی:

230VAC ±5%

و فرکانس خروجی:

50Hz / 60Hz

است.

خروجی سینوسی خالص برای تغذیه طیف گسترده‌ای از تجهیزات الکتریکی و الکترونیکی مناسب است.

زمان انتقال 10 و 20 میلی‌ثانیه

زمان انتقال دستگاه طبق مشخصات سازنده:

نوع بار	زمان انتقال
PC	10ms
لوازم خانگی	20ms

است.

این مشخصه در کاربردهایی که وقفه تغذیه اهمیت دارد، باید در انتخاب نهایی سیستم لحاظ شود.

راندمان دستگاه

راندمان Peak اعلام‌شده:

حالت کاری	راندمان Peak
Line Mode	95%
Inverter Mode	93%

است.

این اعداد Peak Efficiency هستند و نباید به‌عنوان راندمان ثابت در تمام بارها و شرایط کاری معرفی شوند.

راندمان واقعی می‌تواند با تغییر بار، دما، وضعیت باتری و حالت عملکرد دستگاه تغییر کند.

ورودی برق شهر و ژنراتور

MR-SPF12K-LP1-TL20E قابلیت استفاده از:

• برق شهر
• ژنراتور
• پنل خورشیدی
• باتری

را در معماری سیستم خود دارد.

ولتاژ نامی ورودی AC:

230VAC

است.

محدوده ورودی قابل انتخاب:

170 تا 280VAC برای PC

و:

90 تا 280VAC برای لوازم خانگی

اعلام شده است.

فرکانس ورودی نیز:

50/60Hz Auto Sensing

است.

دو خروجی AC و مدیریت بار

یکی از ویژگی‌های مهم این مدل وجود:

Dual Output

است.

دو خروجی می‌تواند در مدیریت بار و اولویت‌بندی مصرف‌کننده‌ها کاربرد داشته باشد.

برای مثال، در یک طراحی سیستم خورشیدی می‌توان بارهای ضروری را از بارهای کم‌اهمیت‌تر تفکیک کرد.

جزئیات رفتار هر خروجی باید مطابق تنظیمات و دفترچه دستگاه در زمان نصب تعیین شود.

قابلیت کار مستقل از باتری

MARSRIVA برای این مدل قابلیت:

Battery Independent Design

را اعلام کرده است.

این ویژگی برای پروژه‌هایی که در برخی شرایط قصد استفاده مستقیم از انرژی PV را دارند، اهمیت دارد.

البته نحوه عملکرد واقعی سیستم در حالت بدون باتری به وضعیت PV، بار، ورودی AC و تنظیمات دستگاه وابسته است.

قابلیت اتصال موازی تا 6 دستگاه

MR-SPF12K-LP1-TL20E از Parallel Operation پشتیبانی می‌کند و امکان اتصال:

6 دستگاه

اعلام شده است.

این ویژگی امکان توسعه ظرفیت سیستم را فراهم می‌کند.

برای اجرای سیستم موازی باید مواردی مانند:

• کابل‌کشی صحیح
• تنظیمات یکسان
• تجهیزات ارتباطی
• حفاظت DC و AC
• هماهنگی دستگاه‌ها
• دستورالعمل رسمی سازنده

رعایت شود.

Wi-Fi و مانیتورینگ

این مدل دارای Wi-Fi داخلی است.

سازنده امکان مانیتورینگ موبایلی با اپلیکیشن Android/iOS را نیز اعلام کرده است.

این قابلیت امکان پایش وضعیت سیستم را برای کاربر ساده‌تر می‌کند.

ارتباط BMS

سانورتر دارای رابط ارتباطی BMS است و از:

• RS485
• CAN-BUS
• RS232

پشتیبانی می‌کند.

این ویژگی خصوصاً هنگام استفاده از باتری‌های لیتیومی دارای BMS اهمیت دارد.

ارتباط صحیح بین اینورتر و BMS می‌تواند برای مدیریت شارژ و دشارژ باتری و اعمال محدودیت‌های حفاظتی مورد استفاده قرار گیرد.

رابط‌های ارتباطی

رابط‌های اعلام‌شده توسط سازنده عبارت‌اند از:

USB + RS232 + BMS (485/CAN) + Wi-Fi + Dry Contact

این مجموعه ارتباطی امکان مانیتورینگ و ارتباط با تجهیزات جانبی را فراهم می‌کند.

سیستم خنک‌کننده و فن قابل تعویض

یکی از ویژگی‌های سخت‌افزاری دستگاه:

Replaceable Fan Design

است.

قابل تعویض بودن فن می‌تواند عملیات سرویس و نگهداری دستگاه را ساده‌تر کند.

سیستم ضدگردوغبار

MARSRIVA برای این مدل Anti-Dust Kit داخلی را اعلام کرده است.

این ویژگی به کاهش ورود گردوغبار به قسمت‌های داخلی دستگاه کمک می‌کند.

با این حال، ضدگردوغبار بودن به معنی ضدآب بودن دستگاه نیست.

درجه حفاظت IP20

درجه حفاظت دستگاه:

IP20

است.

بنابراین MR-SPF12K-LP1-TL20E نباید به‌عنوان یک دستگاه ضدآب یا مناسب نصب بدون محافظ در فضای باز معرفی شود.

محل نصب باید خشک، مناسب و دارای تهویه کافی باشد.

ابعاد و وزن

ابعاد دستگاه:

147.4 × 432.5 × 553.6 میلی‌متر

و وزن خالص:

18.4 کیلوگرم

است.

در طراحی محل نصب باید علاوه بر ابعاد دستگاه، فضای مناسب برای:

• کابل‌کشی
• تهویه
• سرویس
• دسترسی به فن
• نگهداری

در نظر گرفته شود.

خروجی DC اختیاری

سانورتر دارای خروجی DC اختیاری:

12VDC ±5% / 100W

است.

این خروجی می‌تواند برای تجهیزات DC مانند فن DC یا چراغ LED مورد استفاده قرار گیرد.

کاربردهای سانورتر 12 کیلووات MARSRIVA

این مدل با توجه به ساختار و توان خود می‌تواند برای کاربردهایی مانند موارد زیر در نظر گرفته شود:

سیستم‌های خورشیدی آفگرید

برای تأمین برق بارها با استفاده از پنل خورشیدی و بانک باتری.

برق پشتیبان ساختمان

برای تأمین برق تجهیزات در هنگام قطع یا ناپایداری برق.

ویلا و ساختمان‌های مستقل

برای سیستم‌هایی که به ترکیب PV، باتری و منبع AC نیاز دارند.

کارگاه‌ها و واحدهای تجاری

برای بارهای تک‌فاز با توان مصرفی بالاتر.

سیستم خورشیدی مجهز به ژنراتور

برای پروژه‌هایی که ژنراتور به‌عنوان منبع پشتیبان در نظر گرفته می‌شود.

مزایای فنی MR-SPF12K-LP1-TL20E

ویژگی	مزیت
توان 12kW	مناسب برای بارهای توان‌بالا
باتری 48V	معماری رایج برای سیستم ذخیره انرژی
PV تا 15kW	امکان اتصال آرایه PV پرظرفیت
MPPT تا 450V	انعطاف بیشتر در طراحی رشته پنل
Voc تا 500V	محدوده مشخص برای طراحی PV
شارژ تا 200A	مناسب برای بانک‌های باتری بزرگ
Pure Sine Wave	مناسب برای تجهیزات حساس‌تر
Dual Output	مدیریت بهتر بار
Wi-Fi	مانیتورینگ موبایلی
BMS	ارتباط با باتری هوشمند
Parallel تا 6 دستگاه	توسعه‌پذیری سیستم
Battery Independent	امکان کار مستقل از باتری در شرایط مجاز
فن قابل تعویض	سرویس و نگهداری آسان‌تر
Anti-Dust Kit	محافظت بهتر در برابر گردوغبار

نکات مهم مهندسی قبل از خرید

انتخاب این سانورتر باید بر اساس شرایط واقعی پروژه انجام شود.

قبل از خرید و نصب موارد زیر بررسی شود:

1. مجموع توان بارها
2. توان راه‌اندازی موتور و پمپ
3. نوع و ظرفیت باتری
4. حداکثر جریان دشارژ باتری
5. حداکثر جریان BMS
6. تعداد پنل‌های سری
7. Voc پنل‌ها
8. Vmp پنل‌ها
9. جریان Imp و Isc پنل‌ها
10. حداقل دمای محل نصب
11. حداکثر دمای محل نصب
12. سطح مقطع کابل PV
13. سطح مقطع کابل باتری
14. فیوز و کلید DC
15. حفاظت SPD سمت PV
16. حفاظت AC
17. سیستم ارت
18. شرایط ژنراتور
19. تهویه محل نصب
20. نیاز یا عدم نیاز به Parallel

نکته بسیار مهم در طراحی پنل

برای طراحی رشته پنل‌های خورشیدی نباید فقط به عدد 15kW توجه کرد.

حداکثر توان PV برابر 15kW است، اما هم‌زمان باید:

MPPT = 90–450VDC

و:

Maximum PV Voc = 500VDC

و:

PV Input Current = 27A × 2

نیز رعایت شوند.

بنابراین تعداد پنل‌های سری و موازی باید بر اساس مشخصات واقعی پنل و دمای محل پروژه محاسبه شود.

جمع‌بندی فنی

سانورتر MARSRIVA MR-SPF12K-LP1-TL20E یک اینورتر خورشیدی آفگرید تک‌فاز 12kW/12kVA با فناوری High Frequency است که برای سیستم‌های خورشیدی مجهز به باتری 48 ولت طراحی شده است.

پشتیبانی از آرایه PV تا 15kW، محدوده MPPT از 90 تا 450VDC، حداکثر Voc برابر 500VDC، جریان ورودی PV برابر 27A × 2، حداکثر جریان شارژ 200A، خروجی Pure Sine Wave، دو خروجی AC، Wi-Fi داخلی، ارتباط BMS و قابلیت Parallel تا 6 دستگاه، از مهم‌ترین ویژگی‌های فنی این مدل هستند.

این مدل برای پروژه‌هایی مناسب است که به یک سانورتر تک‌فاز با توان بالا، ورودی خورشیدی پرظرفیت، بانک باتری 48 ولت و قابلیت توسعه سیستم نیاز دارند.

نکته: با توجه به IP20 بودن دستگاه، محل نصب باید حفاظت‌شده و مناسب باشد و برای نصب در فضای باز نیاز به محفظه و حفاظت محیطی مناسب وجود دارد.

سوالات متداول درباره سانورتر MARSRIVA MR-SPF12K-LP1-TL20E

سانورتر MARSRIVA MR-SPF12K-LP1-TL20E چند کیلووات است؟

این مدل دارای توان نامی 12kW / 12kVA است.

ولتاژ باتری سانورتر MR-SPF12K-LP1-TL20E چقدر است؟

ولتاژ نامی بانک باتری این سانورتر 48VDC است.

حداکثر توان پنل خورشیدی قابل اتصال چقدر است؟

طبق مشخصات رسمی MARSRIVA، حداکثر توان آرایه PV برابر 15000W یا 15kW است.

محدوده MPPT این سانورتر چقدر است؟

محدوده عملکرد MPPT این مدل از 90 تا 450VDC است.

حداکثر ولتاژ مدار باز پنل‌ها چقدر است؟

حداکثر ولتاژ مدار باز آرایه PV برابر 500VDC اعلام شده است.

حداکثر جریان ورودی PV چقدر است؟

حداکثر جریان ورودی PV برابر 27A × 2 و مقدار حداکثری اعلام‌شده 45A است.

حداکثر جریان شارژ باتری چقدر است؟

حداکثر جریان شارژ این مدل 200 آمپر است.

آیا این سانورتر تک‌فاز است؟

بله. MR-SPF12K-LP1-TL20E یک سانورتر تک‌فاز است.

شکل موج خروجی دستگاه چیست؟

خروجی دستگاه از نوع Pure Sine Wave یا موج سینوسی خالص است.

آیا این سانورتر با ژنراتور کار می‌کند؟

بله. سازنده سازگاری دستگاه با برق شهر یا ورودی ژنراتور را اعلام کرده است.

آیا سانورتر Wi-Fi دارد؟

بله. دستگاه دارای Wi-Fi داخلی برای مانیتورینگ موبایلی است.

آیا این مدل از BMS پشتیبانی می‌کند؟

بله. دستگاه دارای رابط BMS با پشتیبانی از RS485، CAN-BUS و RS232 است.

آیا امکان اتصال چند دستگاه به صورت موازی وجود دارد؟

بله. این مدل قابلیت اتصال موازی تا 6 دستگاه را دارد.

راندمان سانورتر MR-SPF12K-LP1-TL20E چقدر است؟

راندمان Peak اعلام‌شده 95 درصد در Line Mode و 93 درصد در Inverter Mode است.

درجه حفاظت این سانورتر چیست؟

درجه حفاظت دستگاه IP20 است؛ بنابراین برای نصب در محیط بیرونی بدون حفاظت مناسب نباید استفاده شود.

ابعاد سانورتر MR-SPF12K-LP1-TL20E چقدر است؟

ابعاد دستگاه 147.4 × 432.5 × 553.6 میلی‌متر و وزن خالص آن 18.4 کیلوگرم است.

آیا سانورتر بدون باتری کار می‌کند؟

MARSRIVA برای این مدل قابلیت Battery Independent Design را اعلام کرده است؛ با این حال شرایط عملکرد بدون باتری باید بر اساس وضعیت PV، بار و تنظیمات دستگاه بررسی شود.
