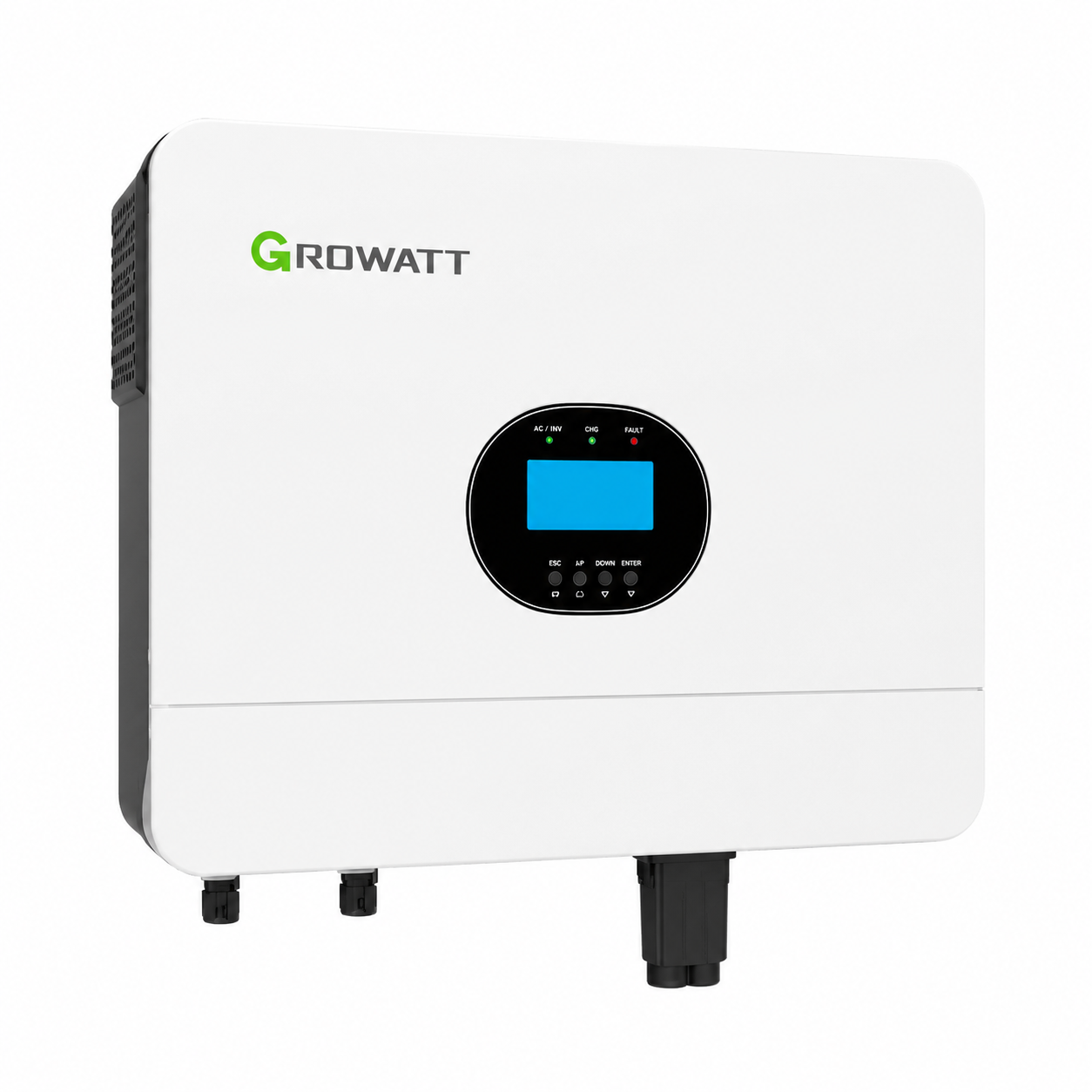

سانورتر 6 کیلووات GROWATT مدل SPF 6000 ES Plus

معرفی محصول

سانورتر GROWATT SPF 6000 ES Plus یک اینورتر خورشیدی ذخیره‌ساز و Off-Grid تک‌فاز با توان نامی 6000VA / 6000W است که برای سیستم‌های خورشیدی مستقل از شبکه، سیستم‌های برق پشتیبان و سامانه‌های ذخیره انرژی طراحی شده است.

این مدل دارای دو MPPT مستقل، حداکثر توان ورودی خورشیدی 8000W، حداکثر ولتاژ مدار باز PV برابر 500VDC و قابلیت کار با باتری‌های 48V است. همچنین امکان اتصال هم‌زمان ورودی برق شهر و ژنراتور با کلید انتقال داخلی، مانیتورینگ Wi-Fi/GPRS و اتصال حداکثر 6 دستگاه به‌صورت موازی را فراهم می‌کند.

1. مهم‌ترین ویژگی‌های GROWATT SPF 6000 ES Plus

• توان نامی 6 کیلووات
• توان ظاهری 6000VA
• سیستم تک‌فاز
• ولتاژ خروجی 230VAC
• باتری 48VDC
• حداکثر توان ورودی پنل 8000W
• دو MPPT مستقل
• محدوده MPPT برابر 120 تا 450VDC
• حداکثر Voc پنل 500VDC
• جریان ورودی هر MPPT حداکثر 16A
• حداکثر جریان شارژ خورشیدی 100A
• جریان شارژر AC برابر 80A
• توان Surge برابر 12000VA
• موج خروجی Pure Sine Wave
• ضریب توان خروجی تا 1.0
• قابلیت اتصال حداکثر 6 دستگاه موازی
• ورودی مجزا برای Grid و Generator
• کلید انتقال داخلی
• پشتیبانی از باتری لیتیومی و سرب‌اسیدی
• مانیتورینگ Wi-Fi و GPRS
• قابلیت شارژ و کنترل خروجی زمان‌بندی‌شده
• کیت ضد گردوغبار داخلی
• درجه حفاظت IP20

2. مشخصات فنی کامل

جدول مشخصات الکتریکی

مشخصات فوق بر اساس صفحه رسمی محصول Growatt و اطلاعات دیتاشیت/راهنمای SPF 6000 ES Plus گردآوری شده‌اند.

3. بررسی فنی دقیق

3.1 توان خروجی 6 کیلووات

توان نامی این دستگاه:

6000W / 6000VA

است.

بنابراین اینورتر برای تأمین بارهایی تا محدوده 6kW در شرایط مجاز طراحی شده است.

Growatt برای این مدل توان Surge برابر 12kVA اعلام کرده است؛ یعنی توان لحظه‌ای راه‌اندازی می‌تواند تا دو برابر توان نامی برسد.

توجه: توان 12kVA را نباید به‌عنوان توان خروجی دائم محصول در سایت معرفی کرد. توان دائم دستگاه 6kW است.

4. باتری 48 ولت

یکی از مشخصات بسیار مهم SPF 6000 ES Plus، سیستم باتری 48VDC است.

نکته مهندسی

در توان کامل، جریان DC ایده‌آل باتری به‌صورت تقریبی:

6000 ÷ 48 ≈ 125A

خواهد بود.

این عدد صرفاً یک محاسبه تئوری در شرایط ایده‌آل است و جریان واقعی با توجه به راندمان، ولتاژ واقعی باتری و شرایط بار متفاوت خواهد بود.

بنابراین برای نصب این دستگاه باید انتخاب موارد زیر جدی گرفته شود:

• ظرفیت باتری
• BMS
• کابل DC
• فیوز DC
• کلید قطع DC
• سطح مقطع کابل
• طول مسیر کابل
• کیفیت اتصالات

5. ورودی خورشیدی 8000 وات

یکی از مزیت‌های اصلی SPF 6000 ES Plus امکان اتصال آرایه خورشیدی تا:

8000W

است.

در نتیجه نسبت ظرفیت PV به توان AC:

8000 ÷ 6000 = 1.33

است.

یعنی ظرفیت اسمی PV حدود 133 درصد توان نامی AC است.

Growatt نیز در صفحه رسمی محصول صراحتاً حداکثر ورودی خورشیدی 8000W را اعلام کرده است.

6. سیستم Dual MPPT

این مدل دارای:

2 MPPT مستقل

است.

ساختار MPPT به‌صورت:

2 MPPT / 1 String per MPPT

اعلام شده است. حداکثر جریان هر MPPT نیز 16A است.

مزیت Dual MPPT

دو MPPT مستقل امکان طراحی انعطاف‌پذیرتر آرایه خورشیدی را فراهم می‌کنند.

به‌عنوان مثال اگر دو آرایه پنل شرایط متفاوتی داشته باشند، هر MPPT می‌تواند نقطه بیشینه توان آرایه مربوط به خود را دنبال کند.

این موضوع مخصوصاً زمانی مفید است که:

• دو سطح مختلف سقف وجود داشته باشد.
• جهت دو آرایه متفاوت باشد.
• بخشی از پنل‌ها سایه متفاوتی دریافت کنند.
• تعداد پنل‌های دو آرایه متفاوت باشد.

7. محدوده MPPT

محدوده کاری MPPT:

120 تا 450VDC

است.

حداکثر ولتاژ مدار باز:

500VDC

است.

نکته مهم طراحی پنل

در طراحی رشته پنل‌ها نباید فقط Vmp بررسی شود.

باید:

Voc پنل × تعداد پنل‌های سری

در سردترین شرایط محل نصب نیز کمتر از 500VDC باقی بماند.

افزایش Voc در دمای پایین باید در محاسبات طراحی لحاظ شود.

8. جریان MPPT

حداکثر جریان هر MPPT:

16A

است.

بنابراین طراحی پنل‌ها فقط براساس توان کل انجام نمی‌شود.

پارامترهای زیر نیز باید بررسی شوند:

• Voc
• Vmp
• Isc
• Imp
• تعداد پنل سری
• تعداد رشته موازی
• ضریب افزایش Voc در دمای پایین

در صورت عبور جریان آرایه از محدودیت ورودی MPPT، ممکن است بخشی از توان قابل دریافت نباشد؛ بنابراین تطبیق جریان پنل با مشخصات ورودی اینورتر ضروری است.

9. ورودی برق شهر و ژنراتور

SPF 6000 ES Plus دارای دو ورودی AC برای:

Grid + Generator

است و Growatt برای آن Integrated Transfer Switch را اعلام کرده است.

این قابلیت برای سیستم‌هایی که هم برق شهر و هم ژنراتور دارند بسیار کاربردی است.

به این ترتیب دستگاه می‌تواند در طراحی سیستم‌های پشتیبان انرژی، نقش مدیریت‌کننده منابع مختلف انرژی را بر عهده داشته باشد.

10. محدوده ولتاژ ورودی AC

ولتاژ AC نامی:

230VAC

است.

محدوده انتخابی ورودی:

فرکانس نیز 50/60Hz با تشخیص خودکار است.

این محدوده گسترده ورودی، امکان عملکرد دستگاه را در شبکه‌هایی با نوسان ولتاژ فراهم می‌کند؛ با این حال انتخاب حالت مناسب باید براساس نوع بار و دستورالعمل سازنده انجام شود.

11. خروجی Pure Sine Wave

خروجی SPF 6000 ES Plus از نوع:

Pure Sine Wave

است.

این موضوع برای بارهای حساس و تجهیزات دارای موتور، منابع تغذیه سوئیچینگ و تجهیزات الکترونیکی اهمیت دارد.

ولتاژ خروجی نامی:

230VAC

و توان نامی:

6000W

است.

12. قابلیت Parallel

یکی از ویژگی‌های مهم این مدل، امکان اتصال حداکثر:

6 دستگاه

به‌صورت موازی است.

Growatt اعلام کرده است که با استفاده از این قابلیت می‌توان سیستم‌هایی با ظرفیت مجموع تا:

36kW

ایجاد کرد.

محاسبه ظرفیت

6 × 6kW = 36kW

بنابراین این محصول برای پروژه‌هایی که ظرفیت اولیه 6kW کافی نیست اما امکان توسعه آینده وجود دارد، گزینه مناسبی است.

13. پشتیبانی از باتری لیتیومی

SPF 6000 ES Plus از:

• Lithium
• Lead-acid

پشتیبانی می‌کند.

در استفاده از باتری لیتیومی، باید سازگاری باتری و BMS، پروتکل ارتباطی، ولتاژ شارژ و تنظیمات مربوط به باتری براساس دفترچه و مشخصات باتری بررسی شود.

14. مانیتورینگ Wi-Fi و GPRS

اینورتر از مانیتورینگ:

Wi-Fi / GPRS

پشتیبانی می‌کند.

Growatt در صفحه رسمی این محصول، ماژول‌های ShineWiFi-F و ShineGPRS-F را به‌عنوان تجهیزات پشتیبان مانیتورینگ معرفی کرده است.

این قابلیت امکان پایش وضعیت سیستم را از راه دور فراهم می‌کند.

15. کنترل زمان‌بندی‌شده

یکی دیگر از امکانات دستگاه:

Timing Charging and Output Control

است.

این قابلیت می‌تواند برای مدیریت زمان شارژ و نحوه استفاده از انرژی ذخیره‌شده کاربرد داشته باشد.

16. کیت ضد گردوغبار

Growatt برای SPF 6000 ES Plus یک Built-in Dust-proof Kit معرفی کرده است که برای بهبود عملکرد دستگاه در محیط‌های سخت‌تر طراحی شده است.

با این حال باید توجه داشت:

Dust-proof Kit به معنی ضدآب بودن دستگاه نیست.

درجه حفاظت اعلام‌شده دستگاه IP20 است؛ بنابراین برای نصب بیرونی بدون محفظه مناسب نباید آن را محصول ضدآب تلقی کرد.

17. راندمان و تلفات

برای نسخه دیتاشیت این مدل، راندمان پیک حدود 93% گزارش شده است.

در محتوای سایت بهتر است عبارت:

راندمان حداکثر 93 درصد

استفاده شود، نه اینکه دستگاه را دارای راندمان ثابت 93 درصد معرفی کنیم.

راندمان واقعی با عواملی مانند:

• درصد بار
• ولتاژ باتری
• توان PV
• دمای محیط
• وضعیت شارژ باتری
• حالت کاری

تغییر می‌کند.

18. ابعاد و وزن

ابعاد اعلام‌شده:

460 × 395 × 132 میلی‌متر

و وزن خالص:

13.5 کیلوگرم

است.

جدول فیزیکی

19. شرایط محیطی
