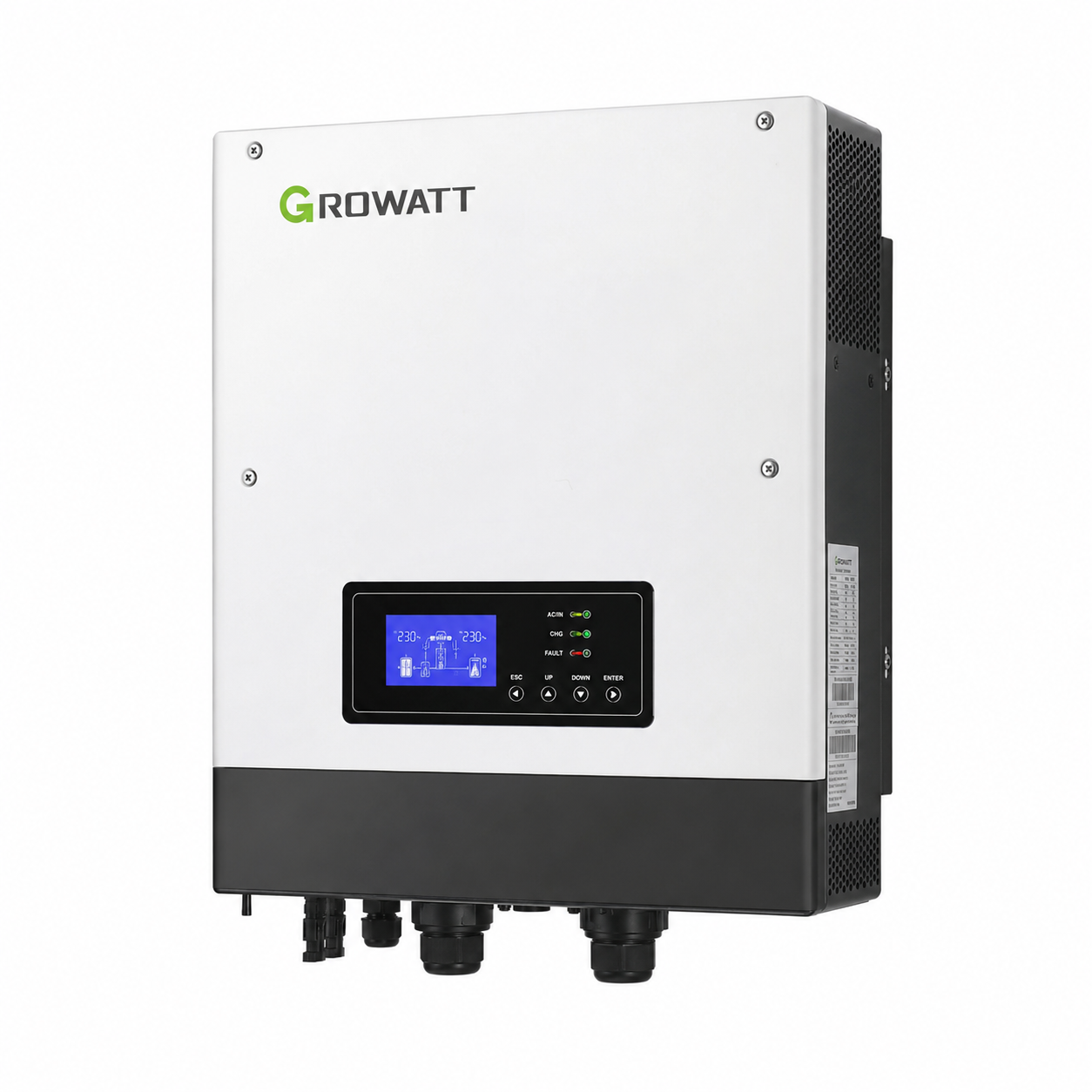

معرفی فنی Growatt SPF 3000TL HVM-24
سانورتر 3 کیلووات Growatt مدل SPF 3000TL HVM-24 یک اینورتر خورشیدی Off-Grid یا مستقل از شبکه است که برای تأمین برق مصرفکننده از طریق پنل خورشیدی، بانک باتری و منبع AC طراحی شده است.
این دستگاه دارای توان نامی 3000VA/3000W، خروجی 230VAC با موج Pure Sine Wave، توان لحظهای 6000VA و راندمان پیک اینورتر 93 درصد است. باتری مورد استفاده در این نسخه 24VDC بوده و دستگاه به شارژر خورشیدی MPPT داخلی مجهز است.
یکی از ویژگیهای مهم این مدل، امکان مدیریت چند منبع انرژی شامل PV، باتری و ورودی AC است. خانواده SPF نیز برای کاربردهای Off-Grid و تأمین برق مستقل طراحی شده است.
2. دیتا شیت سانورتر Growatt SPF 3000TL HVM-24
دیتاشیت سری SPF 2000~5000TL HVM مشخصات اختصاصی مدل SPF 3000TL HVM-24 را در کنار سایر مدلهای خانواده HVM ارائه میکند.
مشخصات کلیدی موجود در دیتاشیت:
- مدل: SPF 3000TL HVM-24
- توان: 3000W
- ولتاژ باتری: 24VDC
- حداکثر توان PV: 1500W
- MPPT: 30–80VDC
- حداکثر Voc: 102VDC
- جریان شارژ خورشیدی: 50A
- جریان شارژ AC: 30A
- ولتاژ AC: 230V
- توان Surge: 6000VA
- راندمان پیک: 93%
- موج خروجی: Pure Sine Wave
- ابعاد: 130 × 315 × 400mm
- وزن: 8.5kg
دیتاشیت PDF
دیتاشیت Growatt SPF 2000~5000TL HVM (PDF)
توجه: دیتاشیت فوق، دیتاشیت خانواده HVM است و مشخصات SPF 3000TL HVM-24 در آن بهصورت جداگانه درج شده است. برای صفحه محصول، بهتر است همین مدل دقیق در عنوان و جدول مشخصات ذکر شود.
3. جدول مشخصات فنی کامل
| مشخصات |
Growatt SPF 3000TL HVM-24 |
| برند |
Growatt |
| مدل |
SPF 3000TL HVM-24 |
| نوع |
Off-Grid Solar Inverter |
| توان نامی |
3000VA / 3000W |
| ولتاژ باتری |
24VDC |
| نوع باتری |
Lead-Acid |
| ولتاژ خروجی AC |
230VAC |
| تنظیم ولتاژ در حالت باتری |
230VAC ±5% |
| فرکانس |
50/60Hz |
| شکل موج خروجی |
Pure Sine Wave |
| توان Surge |
6000VA |
| راندمان پیک اینورتر |
93% |
| قابلیت Parallel |
خیر |
| زمان انتقال |
10ms برای PC / 20ms برای لوازم خانگی |
| حداکثر توان پنل |
1500W |
| محدوده MPPT |
30–80VDC |
| حداکثر ولتاژ Voc |
102VDC |
| حداکثر جریان شارژ خورشیدی |
50A |
| راندمان شارژ خورشیدی |
98% |
| مصرف Standby |
2W |
| جریان شارژ AC |
30A |
| ولتاژ ورودی AC |
230VAC |
| محدوده AC برای PC |
170–280VAC |
| محدوده AC برای لوازم خانگی |
90–280VAC |
| فرکانس ورودی |
50/60Hz Auto Sensing |
| ابعاد |
130 × 315 × 400mm |
| وزن |
8.5kg |
| رطوبت کاری |
5 تا 95% بدون میعان |
| دمای کاری |
0 تا 55°C |
| دمای نگهداری |
15- تا 60°C |
تمام مقادیر اختصاصی این جدول از مشخصات منتشرشده برای SPF 3000TL HVM-24 استخراج شدهاند.
4. بررسی تخصصی بخش خورشیدی
حداکثر توان پنل خورشیدی
حداکثر توان آرایه PV برای این مدل 1500 وات است. بنابراین برخلاف بعضی مدلهای جدیدتر Growatt، نباید برای این دستگاه آرایه پنلی با توان چند کیلووات در نظر گرفت مگر اینکه طراحی دقیق بر اساس دیتاشیت و محدودیتهای ورودی انجام شده باشد.
محدوده MPPT
محدوده کاری MPPT:
30 تا 80VDC
است.
همچنین حداکثر ولتاژ مدار باز آرایه خورشیدی:
102VDC
اعلام شده است.
این دو عدد برای طراحی سیستم بسیار مهم هستند؛ زیرا افزایش تعداد پنلهای سری میتواند Voc آرایه را از محدوده مجاز دستگاه خارج کند.
نکته مهم برای طراحی
در انتخاب تعداد پنلها باید حداقل این موارد بررسی شود:
- Voc پنل
- Vmp پنل
- ضریب دمایی Voc
- حداکثر Voc در هوای سرد
- جریان خروجی پنل
- مجموع توان پنلها
- محدوده 30–80V MPPT
- سقف 102V برای Voc
5. سیستم باتری 24 ولت
SPF 3000TL HVM-24 دارای بانک باتری 24VDC است.
این موضوع در توان 3 کیلووات اهمیت زیادی دارد. در بار کامل، جریان DC ایدهآل از باتری تقریباً:
3000W ÷ 24V = 125A
است.
با توجه به تلفات سیستم، جریان واقعی میتواند بالاتر باشد؛ بنابراین در نصب اینورتر باید برای موارد زیر بهصورت اصولی سایزینگ انجام شود:
- کابل باتری
- فیوز DC
- کلید قطع DC
- طول کابل
- ظرفیت باتری
- جریان دشارژ مجاز باتری
نکته: انتخاب ظرفیت باتری صرفاً بر اساس «24 ولت بودن» کافی نیست و باید با توان بار، مدت زمان پشتیبانی و نوع باتری محاسبه شود.
6. خروجی AC و توان Surge
توان نامی خروجی:
3000W
و توان Surge:
6000VA
است. همچنین خروجی دستگاه Pure Sine Wave است.
توان لحظهای دو برابری برای راهاندازی برخی مصرفکنندههایی که جریان اولیه بالایی دارند، مانند برخی موتورها، پمپها و کمپرسورها، مفید است؛ البته توان راهاندازی واقعی هر بار باید جداگانه بررسی شود.
7. شارژر خورشیدی و AC
این مدل علاوه بر MPPT دارای شارژر AC داخلی نیز هست.
شارژر خورشیدی
- حداکثر جریان: 50A
- راندمان حداکثری: 98%
- حداکثر PV: 1500W
- MPPT: 30–80V
- حداکثر Voc: 102V
شارژر AC
- جریان شارژ: 30A
- ولتاژ AC: 230V
- محدوده قابل انتخاب برای PC: 170–280V
- محدوده قابل انتخاب برای لوازم خانگی: 90–280V
- فرکانس: 50/60Hz Auto Sensing
8. قابلیتهای حفاظتی و کاربردی
از ویژگیهای این خانواده میتوان به مدیریت چند منبع انرژی و امکانات حفاظتی مختلف اشاره کرد. در خانواده SPF، Growatt قابلیتهایی مانند حفاظت در برابر اتصال معکوس باتری و پایش از راه دور را نیز برای برخی مدلها/پیکربندیها ارائه کرده است.
برای SPF 3000TL HVM-24 باید مشخصات دقیق تجهیزات ارتباطی مانند WiFi/GPRS را بر اساس لوازم جانبی و نسخه دستگاه بررسی کرد و نباید وجود دانگل ارتباطی را بهعنوان WiFi داخلی دستگاه اعلام کرد.
9. مزایای SPF 3000TL HVM-24
- توان واقعی 3 کیلووات
- باتری 24V
- خروجی سینوسی خالص
- توان Surge برابر 6000VA
- شارژر MPPT داخلی
- جریان شارژ خورشیدی 50A
- راندمان شارژ خورشیدی تا 98%
- شارژر AC داخلی
- قابلیت استفاده در سیستمهای Off-Grid
- زمان انتقال کوتاه
- ابعاد نسبتاً جمعوجور
- وزن حدود 8.5 کیلوگرم
10. نکات و محدودیتهای مهم
این قسمت برای محتوای حرفهای سایت بسیار مهم است.
1. قابلیت Parallel ندارد
مدل SPF 3000TL HVM-24 قابلیت اتصال موازی ندارد. این ویژگی با برخی مدلهای دیگر خانواده SPF که قابلیت Parallel دارند متفاوت است.
2. حداکثر PV فقط 1500W است
این دستگاه یک اینورتر 3kW است، اما حداکثر آرایه خورشیدی آن طبق دیتاشیت 1500W است.
3. ولتاژ MPPT پایین است
محدوده MPPT فقط 30–80VDC بوده و حداکثر Voc نیز 102VDC است.
4. باتری 24 ولت
این مدل مخصوص بانک 24V است و نباید آن را با SPF 3000TL HVM-48 اشتباه گرفت.
5. تفاوت با SPF 3000TL LVM
SPF 3000TL LVM مدل متفاوتی است؛ برای نمونه نسخه LVM-24P مشخصات PV متفاوتی دارد و از Parallel تا 6 دستگاه پشتیبانی میکند. بنابراین مشخصات LVM نباید در صفحه محصول HVM-24 کپی شود.
سانورتر 3 کیلووات Growatt SPF 3000TL HVM-24
سانورتر Growatt SPF 3000TL HVM-24 یک اینورتر خورشیدی آفگرید با توان نامی 3000 وات است که برای سیستمهای برق مستقل از شبکه، برق پشتیبان و پروژههای خورشیدی کوچک و متوسط طراحی شده است. این مدل با بانک باتری 24 ولت کار میکند و به شارژر خورشیدی MPPT و شارژر AC داخلی مجهز است.
SPF 3000TL HVM-24 دارای توان نامی 3000VA/3000W و توان لحظهای 6000VA است. خروجی دستگاه از نوع Pure Sine Wave بوده و ولتاژ خروجی آن 230 ولت AC با فرکانس 50 یا 60 هرتز است. راندمان پیک بخش اینورتر نیز 93 درصد اعلام شده است.
عملکرد خورشیدی
یکی از بخشهای مهم این سانورتر، شارژر خورشیدی MPPT داخلی آن است. حداکثر توان قابل اتصال به ورودی PV برابر 1500 وات بوده و محدوده عملکرد MPPT از 30 تا 80 ولت DC است. حداکثر ولتاژ مدار باز مجاز آرایه خورشیدی نیز 102 ولت DC اعلام شده است.
شارژر خورشیدی دستگاه میتواند حداکثر جریان 50 آمپر را به بانک باتری منتقل کند و راندمان حداکثری شارژر خورشیدی به 98 درصد میرسد.
سیستم باتری
مدل SPF 3000TL HVM-24 برای بانک باتری 24VDC طراحی شده است. با توجه به توان 3000 وات دستگاه، انتخاب صحیح ظرفیت باتری، کابل باتری، فیوز و تجهیزات حفاظتی DC اهمیت زیادی دارد.
شارژ از برق AC
این سانورتر علاوه بر شارژ خورشیدی، دارای شارژر AC داخلی با جریان شارژ حداکثر 30 آمپر است. ورودی AC دستگاه 230 ولت بوده و محدوده ولتاژ قابل انتخاب آن بسته به نوع بار میتواند برای کاربردهای مختلف تنظیم شود.
کاربردها
Growatt SPF 3000TL HVM-24 میتواند در سیستمهای خورشیدی آفگرید، ویلاها، ساختمانهای فاقد دسترسی پایدار به شبکه، کانکسها، تجهیزات برق پشتیبان، سیستمهای روشنایی و پروژههای کوچک انرژی خورشیدی مورد استفاده قرار گیرد.
نکته مهم در طراحی
با وجود توان خروجی 3 کیلووات، حداکثر توان آرایه خورشیدی این مدل 1500 وات است. همچنین محدوده MPPT برابر 30 تا 80 ولت و حداکثر Voc برابر 102 ولت است. بنابراین تعداد و نحوه اتصال پنلهای خورشیدی باید بر اساس مشخصات الکتریکی پنل، شرایط دمایی و محدوده مجاز ورودی دستگاه محاسبه شود.
SPF 3000TL HVM-24 همچنین قابلیت اتصال موازی ندارد؛ بنابراین اگر پروژه به افزایش ظرفیت از طریق Parallel نیاز داشته باشد، باید مدل دیگری از خانواده Growatt انتخاب شود.
سؤالات متداول
سانورتر Growatt SPF 3000TL HVM-24 چند کیلووات است؟
این مدل دارای توان نامی 3000 وات یا 3 کیلووات است.
ولتاژ باتری SPF 3000TL HVM-24 چقدر است؟
ولتاژ بانک باتری این مدل 24 ولت DC است.
آیا SPF 3000TL HVM-24 خروجی سینوسی خالص دارد؟
بله، خروجی این سانورتر از نوع Pure Sine Wave یا سینوسی خالص است.
حداکثر توان لحظهای SPF 3000TL HVM-24 چقدر است؟
توان Surge این مدل 6000VA است.
حداکثر توان پنل خورشیدی SPF 3000TL HVM-24 چقدر است؟
طبق دیتاشیت، حداکثر توان آرایه PV برابر 1500 وات است.
محدوده MPPT این سانورتر چقدر است؟
محدوده کاری MPPT برابر 30 تا 80 ولت DC است.
حداکثر ولتاژ Voc ورودی پنل چقدر است؟
حداکثر ولتاژ مدار باز آرایه خورشیدی 102 ولت DC است.
جریان شارژ خورشیدی SPF 3000TL HVM-24 چقدر است؟
حداکثر جریان شارژ خورشیدی 50 آمپر است.
آیا SPF 3000TL HVM-24 قابلیت اتصال موازی دارد؟
خیر. این مدل طبق دیتاشیت قابلیت Parallel ندارد.
جریان شارژر AC این مدل چقدر است؟
حداکثر جریان شارژ AC برابر 30 آمپر است.
راندمان SPF 3000TL HVM-24 چقدر است؟
راندمان پیک اینورتر 93 درصد و راندمان حداکثری شارژر خورشیدی 98 درصد است.
ولتاژ خروجی این سانورتر چقدر است؟
ولتاژ خروجی AC برابر 230 ولت است.
آیا SPF 3000TL HVM-24 برای سیستم آفگرید مناسب است؟
بله. این مدل برای سیستمهای مستقل از شبکه و کاربردهای برق پشتیبان طراحی شده است.
آیا میتوان باتری 48 ولت به SPF 3000TL HVM-24 متصل کرد؟
خیر. این مدل برای بانک باتری 24VDC طراحی شده و نسخه 48 ولت آن مدل متفاوتی است.
ابعاد SPF 3000TL HVM-24 چقدر است؟
ابعاد دستگاه 130 × 315 × 400 میلیمتر و وزن آن حدود 8.5 کیلوگرم است.
آیا SPF 3000TL HVM-24 با SPF 3000TL LVM یکسان است؟
خیر. HVM-24 و LVM-24P دو مدل متفاوت هستند و مشخصات ورودی PV، قابلیت Parallel و برخی مشخصات الکتریکی آنها متفاوت است.
