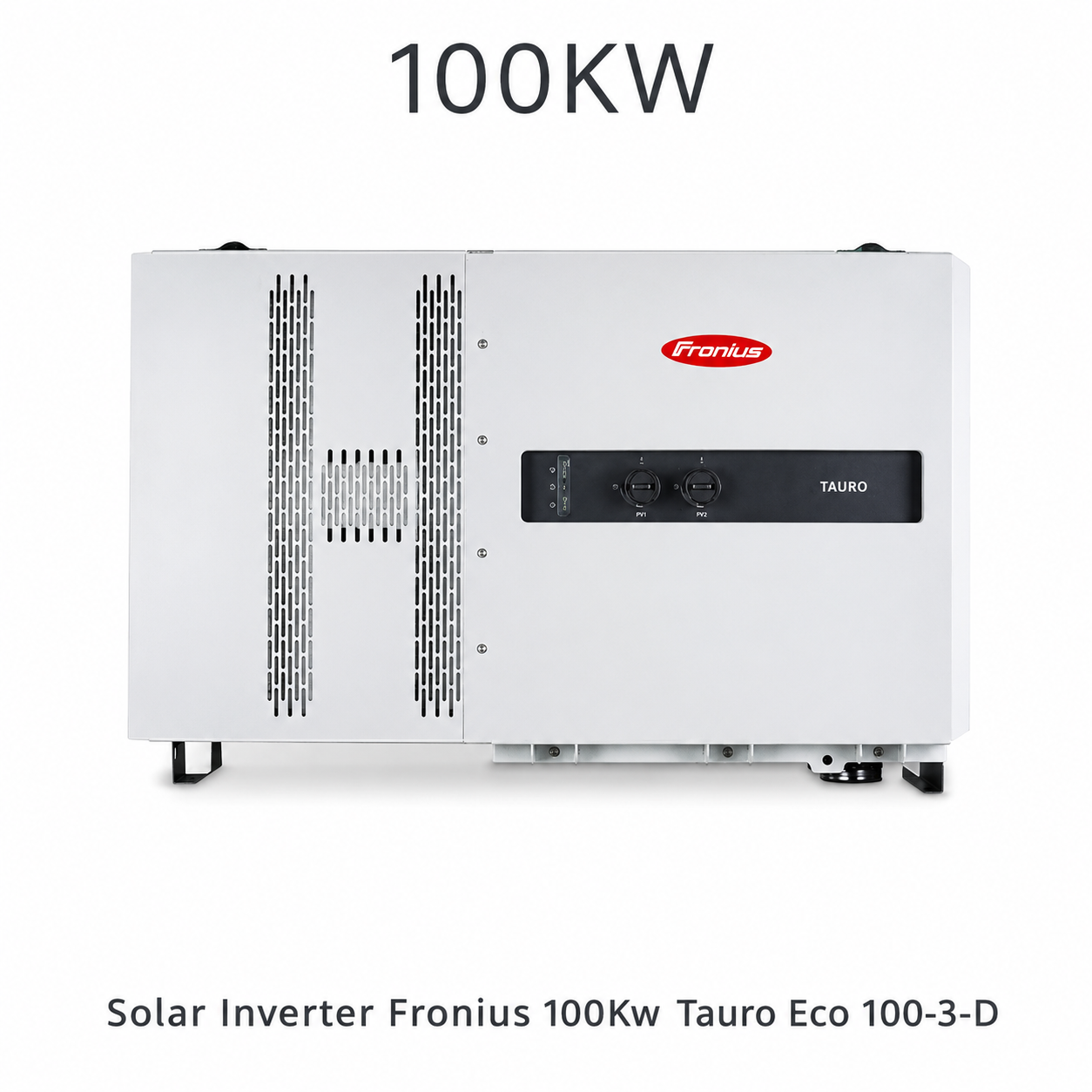

اینورتر خورشیدی 100 کیلووات Fronius Tauro Eco 100-3-D
اینورتر خورشیدی 100 کیلووات Fronius Tauro Eco 100-3-D
برای بزرگنمایی کلیک کنید
اینورتر خورشیدی 100 کیلووات Fronius Tauro Eco 100-3-D
اینورتر خورشیدی 100 کیلووات Fronius Tauro Eco 100-3-D

اینورتر خورشیدی 100 کیلووات Fronius مدل Tauro Eco 100-3-D

اینورتر خورشیدی 100 کیلووات Fronius Tauro Eco 100-3-D یک اینورتر سه‌فاز حرفه‌ای و بدون ترانسفورماتور برای پروژه‌های خورشیدی تجاری و صنعتی است. این مدل با توان نامی 100 کیلووات، حداکثر توان ورودی PV برابر 150 کیلووات پیک، حداکثر ولتاژ DC برابر 1000 ولت و محدوده MPPT برابر 580 تا 930 ولت، برای نیروگاه‌های خورشیدی بزرگ و سیستم‌های تجاری طراحی شده است. Tauro Eco 100-3-D دارای یک MPPT و سه کانال ورودی PV با ساختار 7/7/8 اتصال DC است و حداکثر جریان ورودی آن 175 آمپر است. فیوزهای رشته‌ای DC و تجهیزات حفاظتی داخلی، از جمله RCMU، اندازه‌گیری عایقی و حفاظت اضافه‌ولتاژ Type 1+2، سطح مناسبی از حفاظت را برای کاربردهای حرفه‌ای فراهم می‌کنند. در بخش AC، اینورتر خروجی سه‌فاز 380/220 یا 400/230 ولت، فرکانس 50/60 هرتز و جریان نامی حداکثر 151.5 آمپر در شبکه 380 ولت دارد. راندمان حداکثری 98.5 درصد و راندمان MPPT برابر 99.9 درصد نیز از ویژگی‌های مهم این مدل هستند. بدنه با درجه حفاظت IP65، سیستم خنک‌کاری فعال، قابلیت نصب در فضای داخلی و خارجی، پشتیبانی از Solar.web، Modbus TCP/RTU، Ethernet و WLAN، اینورتر Fronius Tauro Eco 100-3-D را به گزینه‌ای مناسب برای نیروگاه‌های خورشیدی تجاری، صنعتی و پروژه‌های بزرگ فتوولتائیک تبدیل کرده است.
1,200,000,000 تومان
دانلود کاتالوگ

توضیحات محصول

اینورتر خورشیدی 100 کیلووات Fronius مدل Tauro Eco 100-3-D

معرفی اینورتر Fronius Tauro Eco 100-3-D

Fronius Tauro Eco 100-3-D یک اینورتر خورشیدی سه‌فاز با توان نامی 100 کیلووات است که برای سیستم‌های فتوولتائیک تجاری، صنعتی و پروژه‌های بزرگ خورشیدی طراحی شده است.

این مدل بخشی از خانواده Fronius Tauro Eco است و با معماری بدون ترانسفورماتور، سیستم خنک‌کاری فعال، بدنه با درجه حفاظت IP65 و امکان نصب در محیط داخلی و خارجی ارائه می‌شود.

یکی از ویژگی‌های مهم Tauro Eco 100-3-D، امکان اتصال مستقیم رشته‌های PV به ورودی‌های DC و وجود یک MPPT است. محدوده ولتاژ کاری MPPT از 580 تا 930 ولت DC بوده و حداکثر ولتاژ ورودی DC به 1000 ولت می‌رسد. حداکثر توان قابل اتصال پنل‌ها نیز 150 kWp اعلام شده است.

این ویژگی باعث می‌شود اینورتر بتواند با نسبت DC/AC بالاتر از 1 نیز در پروژه‌های خورشیدی مورد استفاده قرار گیرد؛ البته نسبت دقیق DC/AC باید بر اساس طراحی نیروگاه، شرایط تابش، دمای محل و مشخصات ماژول‌های خورشیدی محاسبه شود.

مشخصات کلیدی Fronius Tauro Eco 100-3-D

مشخصه مقدار
برند Fronius
مدل Tauro Eco 100-3-D
نوع اینورتر خورشیدی متصل به شبکه
توان نامی AC 100 kW
حداکثر توان خروجی 100 kVA
تعداد فاز سه‌فاز
تعداد MPPT 1
حداکثر توان آرایه PV 150 kWp
حداکثر ولتاژ DC 1000 V
محدوده MPPT 580 تا 930 V
ولتاژ شروع به کار 650 V
حداکثر جریان DC 175 A
ولتاژ AC 380/220 یا 400/230 V
فرکانس 50/60 Hz
بازه فرکانس 45 تا 65 Hz
حداکثر راندمان 98.5%
راندمان اروپایی 98.2% / 97.7% / 97.3%
حفاظت بدنه IP65
خنک‌کاری Active Cooling + Double-Wall
وزن 103 kg
ابعاد 755 × 1109 × 346 mm
نصب داخلی و خارجی
دمای کاری 40- تا 65+ °C
ارتفاع مجاز نصب حداکثر 4000 متر
طراحی بدون ترانسفورماتور
مصرف شبانه 15 W
حفاظت اضافه‌ولتاژ Type 1+2 یکپارچه
DC Disconnector دارد
RCMU دارد
Datalogger دارد
WLAN دارد
Ethernet دارد
RS485 2 عدد
Modbus TCP دارد
Modbus RTU دارد
Solar.web دارد

مشخصات فوق از صفحه فنی رسمی Fronius و دیتاشیت سازنده استخراج شده‌اند.

بررسی ورودی DC

حداکثر ولتاژ ورودی

حداکثر ولتاژ DC قابل تحمل توسط Tauro Eco 100-3-D برابر با:

1000 V DC

است.

این مقدار امکان طراحی رشته‌های PV با ولتاژ بالا را فراهم می‌کند، اما تعداد ماژول‌های هر استرینگ باید با توجه به Voc ماژول در کمترین دمای محل نصب محاسبه شود تا ولتاژ مدار باز از 1000 ولت عبور نکند.

محدوده MPPT

محدوده کاری MPPT:

580 تا 930 V DC

است.

Fronius در یادداشت فنی خود توصیه طراحی با حداقل ولتاژ MPPT حدود 600 ولت را در شرایط شبکه 230 ولت مطرح کرده است. بنابراین در طراحی آرایه خورشیدی، صرفاً رعایت حداقل 580 ولت کافی نیست و باید ولتاژ واقعی کاری استرینگ‌ها در شرایط دمایی مختلف بررسی شود.

ولتاژ شروع به کار

ولتاژ Start-up برابر با:

650 V DC

است.

بنابراین برای راه‌اندازی اینورتر، آرایه خورشیدی باید شرایط لازم برای رسیدن به ولتاژ راه‌اندازی را فراهم کند.

حداکثر توان پنل‌های خورشیدی

حداکثر توان پیشنهادی/قابل اتصال آرایه PV:

150 kWp

است.

این مقدار در برابر توان AC برابر 100 کیلووات، امکان طراحی آرایه‌ای با نسبت DC/AC تا حدود 1.5 را فراهم می‌کند. نسبت واقعی طراحی باید با توجه به شرایط پروژه و میزان Clipping قابل قبول تعیین شود.

جریان ورودی DC

حداکثر جریان ورودی DC کل:

175 A

است.

در نسخه 100-3-D، سه ورودی PV با حداکثر جریان هر کانال 75 A تعریف شده‌اند. همچنین حداکثر جریان اتصال کوتاه هر کانال 125 A اعلام شده است.

ورودی‌های رشته‌های خورشیدی

یکی از تفاوت‌های مهم نسخه D، ساختار ورودی مستقیم رشته‌های PV است.

برای Tauro Eco 100-3-D، تعداد اتصالات DC به شکل زیر اعلام شده است:

ورودی تعداد اتصال DC
PV1 7
PV2 7
PV3 8
مجموع 22 اتصال

در حالت استفاده از گزینه 30 آمپر، تعداد اتصالات به 4 / 5 / 5 تغییر می‌کند. حداکثر جریان هر رشته در حالت استاندارد 14.5 A و در گزینه 30 آمپر 22 A است. حداکثر جریان اتصال کوتاه نیز به‌ترتیب 20 A و 30 A اعلام شده است.

فیوزهای DC داخلی

یکی از مزایای مهم نسخه Direct، وجود DC String Fusing داخلی است.

Fronius برای Tauro Eco 100-3-D فیوزهای رشته‌ای یکپارچه 15 یا 20 آمپر را اعلام کرده و گزینه 30 آمپر نیز در پیکربندی مشخص قابل انتخاب است.

این موضوع می‌تواند در کاهش تجهیزات جانبی و ساده‌تر شدن طراحی بخش DC نیروگاه مؤثر باشد.

تعداد MPPT

Tauro Eco 100-3-D دارای:

1 عدد MPPT

است.

MPPT یا Maximum Power Point Tracker وظیفه تنظیم نقطه کار آرایه خورشیدی برای دریافت بیشترین توان ممکن را بر عهده دارد.

در مقایسه با برخی اینورترهای چند MPPT، وجود تنها یک MPPT باعث می‌شود طراحی آرایه PV باید با دقت بیشتری از نظر جهت، زاویه نصب، سایه‌اندازی و ساختار رشته‌ها انجام شود.

برای پروژه‌هایی که آرایه‌های خورشیدی در جهت‌ها یا شیب‌های بسیار متفاوت قرار دارند، باید این موضوع در طراحی سیستم مورد توجه قرار گیرد.

خروجی AC

توان نامی خروجی AC:

100 kW

و حداکثر توان ظاهری:

100 kVA

است.

اینورتر قابلیت اتصال به شبکه‌های سه‌فاز با ولتاژ:

3~ NPE 380/220 V

یا:

3~ NPE 400/230 V

را دارد.

جریان خروجی AC

جریان نامی خروجی برای شبکه 380/220 ولت:

151.5 A

و برای شبکه 400/230 ولت:

144.9 A

اعلام شده است.

حداکثر جریان خروجی نیز در مستندات Fronius حدود 152 آمپر اعلام شده است.

این مقدار باید در طراحی کابل AC، تابلو برق، کلید حفاظتی و تجهیزات اتصال به شبکه مورد توجه قرار گیرد.

محدوده ولتاژ AC

محدوده ولتاژ AC اعلام‌شده:

180 تا 270 V

برای ولتاژ فاز است.

محدوده فرکانس شبکه:

45 تا 65 Hz

است و دستگاه می‌تواند برای شبکه‌های 50 یا 60 هرتز پیکربندی شود.

ضریب توان

ضریب توان قابل تنظیم:

cos φ = 0 تا 1، القایی یا خازنی

است.

این قابلیت برای پروژه‌های نیروگاهی و تجاری که نیاز به مدیریت توان راکتیو و رعایت الزامات شبکه دارند اهمیت زیادی دارد.

راندمان

حداکثر راندمان تبدیل انرژی:

98.5%

است.

راندمان اروپایی نیز بسته به ولتاژ DC به شکل زیر اعلام شده است:

ولتاژ DC راندمان اروپایی
580 V 98.2%
800 V 97.7%
930 V 97.3%

راندمان MPPT یا MPP Adaptation Efficiency نیز 99.9% اعلام شده است.

این سطح راندمان به کاهش تلفات تبدیل DC به AC و افزایش انرژی سالانه قابل دریافت از نیروگاه کمک می‌کند.

سیستم خنک‌کاری

Tauro Eco 100-3-D از فناوری:

Active Cooling + Double-Wall System

استفاده می‌کند.

سیستم خنک‌کاری فعال باعث کنترل حرارت قطعات قدرت شده و طراحی Double-Wall نیز در مدیریت جریان هوا و محافظت بهتر اجزای داخلی نقش دارد. Fronius این معماری را یکی از ویژگی‌های مهم خانواده Tauro معرفی می‌کند.

درجه حفاظت IP65

درجه حفاظت بدنه:

IP65

است.

بنابراین دستگاه برای نصب در محیط داخلی و خارجی طراحی شده است و در شرایط محیطی مناسب می‌تواند در فضای باز نیز نصب شود.

Fronius حتی نصب در معرض تابش مستقیم خورشید را در شرایط تعیین‌شده مجاز اعلام کرده است، هرچند انتخاب محل نصب مناسب برای کاهش تنش حرارتی و افزایش عمر تجهیزات اهمیت زیادی دارد.

محدوده دمای کاری

محدوده دمای محیط:

40- تا 65+ درجه سانتی‌گراد

اعلام شده است.

در صورت استفاده از گزینه AC Disconnect داخلی، محدودیت دمایی می‌تواند متفاوت باشد؛ بنابراین هنگام انتخاب پیکربندی باید مشخصات نسخه سفارش‌داده‌شده بررسی شود.

ارتفاع مجاز نصب

حداکثر ارتفاع نصب:

4000 متر از سطح دریا

است.

برای پروژه‌های مرتفع، علاوه بر این مقدار، باید شرایط Derating و دستورالعمل نصب سازنده نیز بررسی شود.

طراحی بدون ترانسفورماتور

Tauro Eco 100-3-D دارای طراحی:

Transformerless

است.

حذف ترانسفورماتور باعث کاهش وزن و تلفات مرتبط با آن می‌شود و در عین حال نیازمند رعایت دقیق الزامات اتصال زمین، حفاظت DC و AC و الزامات شبکه است.

تجهیزات حفاظتی

اینورتر دارای مجموعه‌ای از حفاظت‌های داخلی است.

سیستم حفاظتی وضعیت
DC Disconnector یکپارچه
اندازه‌گیری عایقی DC دارد
RCMU یکپارچه
حفاظت اضافه‌ولتاژ DC/AC Type 1+2 یکپارچه
Type 2 اضافه‌ولتاژ گزینه‌ای
String Fuse یکپارچه
AFCI / Arc Guard گزینه‌ای در پیکربندی مربوطه
Anti-Islanding دارد
حفاظت اضافه‌بار محدودسازی توان / تغییر نقطه کار

Fronius برای نسخه D امکان استفاده از Fronius Arc Guard را نیز به‌صورت آپشن اعلام کرده است.

ارتباطات و مانیتورینگ

یکی از نقاط قوت Tauro Eco، امکانات ارتباطی گسترده آن است.

اینورتر دارای Ethernet LAN، WLAN، RS485 و Datalogger/Web Server است و از پروتکل‌ها و سرویس‌هایی مانند:

  • Fronius Solar.web
  • Modbus TCP SunSpec
  • Fronius Solar API
  • Modbus RTU SunSpec

پشتیبانی می‌کند.

این امکانات به کاربر اجازه می‌دهند عملکرد نیروگاه را از طریق پلتفرم Fronius Solar.web مشاهده کرده و داده‌های تولید و وضعیت دستگاه را برای مانیتورینگ و مدیریت انرژی دریافت کند.

ورودی و خروجی دیجیتال

Fronius برای Tauro Eco:

6 ورودی/خروجی دیجیتال + 6 ورودی دیجیتال

در نظر گرفته است.

این رابط‌ها می‌توانند برای مواردی مانند:

  • Ripple Control
  • مدیریت انرژی
  • کنترل بار
  • کنترل شبکه
  • دریافت سیگنال‌های خارجی

استفاده شوند.

پورت‌های ارتباطی

رابط مشخصات
Ethernet RJ45، 10/100 Mbit
WLAN دارد
RS485 2 عدد
Modbus TCP SunSpec دارد
Modbus RTU SunSpec دارد
Fronius Solar API دارد
Solar.web دارد
Datalogger داخلی
Web Server داخلی

اتصال AC

برای اتصال AC، اینورتر امکان استفاده از کابل‌هایی با سطح مقطع:

70 تا 240 mm²

را دارد.

رسانا می‌تواند از جنس مس یا آلومینیوم باشد و روش اتصال می‌تواند با Cable Lug یا V-Clamp انجام شود.

این قابلیت برای پروژه‌های 100 کیلوواتی اهمیت زیادی دارد؛ زیرا انتخاب کابل و تجهیزات حفاظتی باید بر اساس جریان نامی حدود 145 تا 152 آمپر، طول مسیر، افت ولتاژ، دمای محیط و روش نصب انجام شود.

اتصال DC

برای اتصال DC، سطح مقطع کابل:

4 تا 6 mm²

و هادی:

Copper

اعلام شده است.

اتصال DC به‌صورت مستقیم و با کانکتورهای Stäubli Multi Contact MC4 انجام می‌شود.

ابعاد و وزن

ابعاد دستگاه بدون براکت دیواری:

755 × 1109 × 346 میلی‌متر

به ترتیب:

ارتفاع × عرض × عمق

است.

وزن خود دستگاه:

103 کیلوگرم

و وزن همراه بسته‌بندی:

121 کیلوگرم

اعلام شده است.

مشخصه مقدار
ارتفاع 755 mm
عرض 1109 mm
عمق 346 mm
وزن 103 kg
وزن با بسته‌بندی 121 kg

مصرف انرژی در شب

مصرف توان در حالت شب:

15 وات

است.

این مصرف مربوط به وضعیت Standby/Night-Time بوده و در مقایسه با ظرفیت 100 کیلووات بسیار پایین است.

استانداردها و گواهینامه‌ها

Fronius برای Tauro Eco 100-3-D استانداردها و الزامات متعددی را اعلام کرده است، از جمله:

  • IEC 62109-1/-2
  • IEC 62116
  • IEC 61727
  • EN 50549-1
  • EN 50549-2
  • VDE-AR-N 4105
  • VDE-AR-N 4110
  • CEI 0-16
  • CEI 0-21
  • AS/NZS 4777
  • VDE 0126-1-1

همچنین گواهی مربوط به VDE-AR-N 4110 برای Tauro Eco 100-3-D در مستندات رسمی Fronius قابل مشاهده است و مشخصات 100 kW، حداکثر جریان ورودی 175 A و ولتاژ DC تا 1000 V را تأیید می‌کند.

دیتاشیت Fronius Tauro Eco 100-3-D

Fronius دیتاشیت رسمی خانواده Tauro را منتشر کرده است که مشخصات مدل Tauro Eco 100-3-D را شامل می‌شود.

در دیتاشیت رسمی، برای مدل 100-3-D مواردی مانند:

  • توان خروجی 100 kW
  • حداکثر توان PV برابر 150 kWp
  • ولتاژ DC تا 1000 V
  • محدوده MPPT برابر 580 تا 930 V
  • جریان ورودی 175 A
  • خروجی سه‌فاز 380/220 یا 400/230 V
  • جریان خروجی 151.5/144.9 A
  • راندمان 98.5%
  • درجه حفاظت IP65
  • ابعاد 755 × 1109 × 346 mm
  • وزن 103 kg

ارائه شده است.

تفاوت Tauro Eco 100-3-D و Tauro Eco 100-3-P

برای جلوگیری از اشتباه هنگام خرید، باید به پسوند مدل توجه کرد.

ویژگی Tauro Eco 100-3-D Tauro Eco 100-3-P
معماری Direct Precombined
توان AC 100 kW 100 kW
MPPT 1 1
حداکثر توان PV 150 kWp 150 kWp
حداکثر جریان DC 175 A 175 A
ورودی‌های DC 3 کانال PV 2 کانال PV
فیوز رشته‌ای داخلی دارد پیکربندی متفاوت
مناسب برای اتصال مستقیم رشته‌ها آرایه‌های Precombined

در نسخه D، سه ورودی PV1، PV2 و PV3 وجود دارد و PV3 اختصاصاً در نسخه D استفاده می‌شود. گواهی رسمی Fronius نیز این تفاوت را تأیید می‌کند.

کاربردهای Fronius Tauro Eco 100-3-D

اینورتر برای پروژه‌هایی مانند موارد زیر مناسب است:

  • نیروگاه‌های خورشیدی تجاری
  • پروژه‌های صنعتی
  • کارخانه‌ها
  • سوله‌ها و انبارها
  • ساختمان‌های تجاری بزرگ
  • پروژه‌های فتوولتائیک پشت‌بامی
  • نیروگاه‌های خورشیدی چندصد کیلوواتی
  • پروژه‌های دارای چندین اینورتر 100 کیلوواتی
  • سیستم‌های خورشیدی با طراحی متمرکز یا توزیع‌شده

Fronius خانواده Tauro را به‌طور مشخص برای Commercial Solar Systems و Large-Scale PV Systems توسعه داده است.

مزایای اصلی Fronius Tauro Eco 100-3-D

توان 100 کیلووات: مناسب برای پروژه‌های تجاری و صنعتی.

پشتیبانی از آرایه PV تا 150 kWp: امکان طراحی نسبت DC/AC بالاتر و استفاده بهتر از ظرفیت نیروگاه.

راندمان حداکثر 98.5 درصد: کاهش تلفات تبدیل انرژی.

ورودی DC با جریان بالا: حداکثر جریان 175 آمپر.

MPPT با بازه 580 تا 930 ولت: مناسب برای آرایه‌های PV با ولتاژ کاری بالا.

درجه حفاظت IP65: مناسب برای نصب داخلی و خارجی.

سیستم خنک‌کاری فعال: کمک به مدیریت حرارت در پروژه‌های تجاری.

حفاظت‌های داخلی: شامل RCMU، اندازه‌گیری عایقی، DC Disconnect و حفاظت اضافه‌ولتاژ.

مانیتورینگ حرفه‌ای: پشتیبانی از Solar.web، Modbus و Solar API.

اتصال مستقیم رشته‌های PV: ویژگی مهم نسخه D.

بررسی فنی و نکات طراحی

در طراحی سیستم با Tauro Eco 100-3-D، صرفاً توجه به توان 100 کیلووات کافی نیست. چند پارامتر کلیدی باید همزمان بررسی شوند.

نخست، ولتاژ مدار باز رشته‌ها در پایین‌ترین دمای محیط نباید از 1000 V DC عبور کند.

دوم، ولتاژ کاری MPPT باید در محدوده 580 تا 930 ولت قرار گیرد.

سوم، ولتاژ راه‌اندازی 650 ولت است و باید در شرایط واقعی تابش و دما تأمین شود.

چهارم، مجموع جریان ورودی نباید از 175 آمپر بیشتر شود و جریان هر ورودی نیز باید مطابق محدودیت 75 آمپر و مشخصات رشته‌ها انتخاب شود.

پنجم، به دلیل داشتن تنها یک MPPT، در طراحی نیروگاه باید رشته‌هایی که به یک MPPT متصل می‌شوند از نظر جهت، شیب و شرایط سایه تا حد امکان هماهنگ باشند.

جدول نهایی مشخصات فنی

پارامتر مشخصات Fronius Tauro Eco 100-3-D
برند Fronius
مدل Tauro Eco 100-3-D
نوع On-Grid Solar Inverter
توان AC 100 kW
توان ظاهری 100 kVA
MPPT 1
حداکثر توان PV 150 kWp
حداکثر ولتاژ DC 1000 V
محدوده MPPT 580–930 V
Start-up Voltage 650 V
حداکثر جریان DC 175 A
جریان هر PV Channel 75 A
جریان اتصال کوتاه هر کانال 125 A
تعداد ورودی PV 7 / 7 / 8
جریان رشته استاندارد 14.5 A
جریان رشته با گزینه 30A 22 A
خروجی AC سه‌فاز
ولتاژ AC 380/220 یا 400/230 V
جریان AC 151.5 / 144.9 A
فرکانس 50/60 Hz
محدوده فرکانس 45–65 Hz
ضریب توان 0–1، القایی/خازنی
راندمان حداکثر 98.5%
راندمان MPPT 99.9%
حفاظت IP65
طراحی بدون ترانسفورماتور
خنک‌کاری Active Cooling + Double Wall
DC Disconnector دارد
RCMU دارد
SPD Type 1+2
AFCI آپشن
Ethernet دارد
WLAN دارد
RS485 2 عدد
Modbus TCP دارد
Modbus RTU دارد
Solar.web دارد
Datalogger دارد
Web Server دارد
ابعاد 755 × 1109 × 346 mm
وزن 103 kg
نصب Indoor / Outdoor
دمای کاری -40 تا +65°C
حداکثر ارتفاع 4000 m
مصرف شبانه 15 W

سؤالات متداول درباره اینورتر Fronius Tauro Eco 100-3-D

اینورتر Fronius Tauro Eco 100-3-D چند کیلووات است؟

اینورتر Fronius Tauro Eco 100-3-D دارای توان نامی خروجی 100 کیلووات (100 kW) است و برای سیستم‌های خورشیدی تجاری، صنعتی و نیروگاه‌های فتوولتائیک با ظرفیت بالا طراحی شده است. توان ظاهری نامی این مدل نیز 100 kVA است.

آیا Fronius Tauro Eco 100-3-D یک اینورتر خورشیدی On-Grid است؟

بله. Tauro Eco 100-3-D یک اینورتر خورشیدی متصل به شبکه (On-Grid) است و انرژی DC تولیدشده توسط پنل‌های خورشیدی را به برق AC سه‌فاز تبدیل کرده و به شبکه برق یا مصرف‌کننده متصل به شبکه تحویل می‌دهد.

این مدل برای استفاده به‌عنوان اینورتر مستقل باتری‌محور یا سیستم Off-Grid طراحی نشده است.

حداکثر توان پنل خورشیدی قابل اتصال به Tauro Eco 100-3-D چقدر است؟

حداکثر توان آرایه خورشیدی قابل اتصال به این مدل 150 kWp است.

بنابراین از نظر ظرفیت اسمی، امکان طراحی آرایه‌ای تا حدود 1.5 برابر توان AC اینورتر وجود دارد. البته مقدار مناسب DC/AC Ratio باید بر اساس تابش منطقه، دمای محیط، نوع پنل، جهت نصب، زاویه پنل‌ها و میزان قابل قبول Clipping تعیین شود.

حداکثر ولتاژ ورودی DC اینورتر چقدر است؟

حداکثر ولتاژ ورودی DC در Fronius Tauro Eco 100-3-D برابر 1000 ولت است.

در طراحی استرینگ‌ها باید حداکثر ولتاژ Voc پنل‌ها در پایین‌ترین دمای محل نصب محاسبه شود تا در هیچ شرایطی ولتاژ مدار باز از محدوده مجاز اینورتر بیشتر نشود.

محدوده MPPT اینورتر Tauro Eco 100-3-D چقدر است؟

محدوده کاری MPPT این مدل 580 تا 930 ولت DC است.

به همین دلیل، تعداد پنل‌های هر استرینگ باید به گونه‌ای انتخاب شود که ولتاژ کاری آرایه در شرایط مختلف تابش و دما در محدوده مناسب MPPT قرار داشته باشد.

ولتاژ راه‌اندازی Fronius Tauro Eco 100-3-D چقدر است؟

ولتاژ راه‌اندازی اینورتر 650 ولت DC است.

بنابراین طراحی استرینگ‌ها باید به‌گونه‌ای انجام شود که آرایه خورشیدی بتواند در شرایط مناسب تابش به ولتاژ مورد نیاز برای راه‌اندازی اینورتر برسد.

Fronius Tauro Eco 100-3-D چند MPPT دارد؟

این مدل دارای یک MPPT است.

به همین دلیل در طراحی نیروگاه باید رشته‌هایی که به اینورتر متصل می‌شوند از نظر جهت نصب، زاویه، شرایط سایه‌اندازی و مشخصات الکتریکی تا حد امکان هماهنگ باشند.

اگر پنل‌ها در چند جهت کاملاً متفاوت نصب شوند، باید اثر این موضوع بر عملکرد MPPT و تولید انرژی بررسی شود.

حداکثر جریان ورودی DC اینورتر چقدر است؟

حداکثر جریان ورودی DC اینورتر 175 آمپر اعلام شده است.

برای طراحی دقیق نیز باید جریان هر کانال و جریان اتصال کوتاه رشته‌ها در کنار محدودیت کلی 175 آمپر بررسی شود.

Tauro Eco 100-3-D چند ورودی پنل خورشیدی دارد؟

این مدل دارای سه کانال ورودی PV است و ساختار اتصال‌های آن به صورت PV1 = 7، PV2 = 7 و PV3 = 8 اتصال اعلام شده است.

در مجموع، پیکربندی استاندارد دارای 22 اتصال DC است.

تعداد و نوع اتصالات می‌تواند بسته به پیکربندی و گزینه انتخاب‌شده متفاوت باشد؛ بنابراین هنگام سفارش باید Configuration Code محصول بررسی شود.

آیا اینورتر دارای فیوز DC داخلی است؟

بله. نسخه Tauro Eco 100-3-D به‌صورت مستقیم برای اتصال رشته‌های PV طراحی شده و دارای String Fuse داخلی است.

Fronius برای این مدل فیوزهای رشته‌ای 15 و 20 آمپر را ارائه می‌کند و در پیکربندی‌های مشخص، گزینه‌های با جریان بالاتر نیز وجود دارند.

این ویژگی می‌تواند تعداد تجهیزات حفاظتی خارجی مورد نیاز در بخش DC را کاهش دهد؛ بااین‌حال طراحی کامل حفاظت DC باید مطابق استاندارد پروژه و دستورالعمل سازنده انجام شود.

راندمان Fronius Tauro Eco 100-3-D چقدر است؟

حداکثر راندمان اینورتر 98.5 درصد است.

راندمان بالای تبدیل انرژی باعث می‌شود بخش بیشتری از انرژی DC تولیدشده توسط پنل‌ها به انرژی AC قابل استفاده تبدیل شود.

راندمان واقعی سیستم در طول سال به عواملی مانند دما، بار کاری، ولتاژ DC، تابش خورشید، تلفات کابل و شرایط نصب نیز بستگی دارد.

راندمان MPPT اینورتر چقدر است؟

راندمان مربوط به ردیابی نقطه بیشینه توان یا MPP Tracking Efficiency در این مدل تا حدود 99.9 درصد اعلام شده است.

این پارامتر نشان می‌دهد که سیستم MPPT تا چه اندازه می‌تواند نقطه کار مناسب آرایه خورشیدی را دنبال کند.

خروجی AC اینورتر چند فاز است؟

Fronius Tauro Eco 100-3-D دارای خروجی سه‌فاز AC است.

این مدل برای شبکه‌های سه‌فاز با ولتاژ‌های 380/220 ولت یا 400/230 ولت طراحی شده است.

جریان خروجی AC اینورتر چقدر است؟

جریان نامی خروجی برای شبکه 380/220 ولت حدود 151.5 آمپر و برای شبکه 400/230 ولت حدود 144.9 آمپر است.

این مقدار در انتخاب کابل AC، کلید حفاظتی، تابلو برق و تجهیزات اتصال به شبکه اهمیت زیادی دارد.

فرکانس کاری اینورتر چقدر است؟

اینورتر Fronius Tauro Eco 100-3-D برای شبکه‌های 50 و 60 هرتز قابل استفاده است.

محدوده فرکانس اعلام‌شده برای آن حدود 45 تا 65 هرتز است؛ البته تنظیمات حفاظتی و الزامات اتصال به شبکه باید مطابق مقررات شبکه محل نصب انجام شود.

ضریب توان اینورتر قابل تنظیم است؟

بله. ضریب توان اینورتر قابل تنظیم بوده و محدوده آن از 0 تا 1، به‌صورت القایی یا خازنی اعلام شده است.

این قابلیت در پروژه‌های تجاری و نیروگاهی که مدیریت توان راکتیو و رعایت الزامات شبکه اهمیت دارد، کاربرد زیادی دارد.

آیا Fronius Tauro Eco 100-3-D ترانسفورماتور داخلی دارد؟

خیر. این مدل دارای طراحی بدون ترانسفورماتور (Transformerless) است.

این طراحی می‌تواند باعث کاهش وزن و تلفات مربوط به ترانسفورماتور شود، اما اجرای صحیح سیستم اتصال زمین، حفاظت الکتریکی و رعایت الزامات شبکه اهمیت ویژه‌ای دارد.

آیا Tauro Eco 100-3-D برای نصب در فضای باز مناسب است؟

بله. اینورتر دارای درجه حفاظت IP65 است و برای نصب در محیط داخلی و خارجی طراحی شده است.

بااین‌حال، انتخاب محل نصب مناسب بسیار مهم است. محل نصب باید از تجمع آب، گردوغبار شدید، مواد خورنده و شرایطی که موجب افزایش بیش از حد دمای دستگاه می‌شود تا حد امکان دور باشد.

محدوده دمای کاری اینورتر چقدر است؟

محدوده دمای کاری اعلام‌شده برای Tauro Eco 100-3-D حدود 40- تا 65+ درجه سانتی‌گراد است.

با وجود این محدوده گسترده، شرایط حرارتی محل نصب می‌تواند بر عملکرد و توان خروجی اینورتر تأثیر بگذارد؛ بنابراین در مناطق بسیار گرم باید الزامات نصب و Derating سازنده بررسی شود.

آیا اینورتر در مناطق مرتفع قابل استفاده است؟

بله. حداکثر ارتفاع نصب اعلام‌شده برای این مدل 4000 متر از سطح دریا است.

در پروژه‌های با ارتفاع زیاد، علاوه بر این مقدار، باید دستورالعمل سازنده درباره کاهش توان یا Derating نیز بررسی شود.

درجه حفاظت Fronius Tauro Eco 100-3-D چقدر است؟

درجه حفاظت بدنه اینورتر IP65 است.

عدد اول نشان‌دهنده حفاظت در برابر نفوذ گردوغبار و عدد دوم نشان‌دهنده مقاومت در برابر نفوذ آب در شرایط مشخص‌شده توسط استاندارد است.

آیا اینورتر دارای حفاظت اضافه‌ولتاژ است؟

بله. Tauro Eco 100-3-D به سیستم‌های حفاظتی داخلی مجهز است و حفاظت اضافه‌ولتاژ Type 1+2 در پیکربندی محصول وجود دارد.

همچنین برخی گزینه‌های حفاظتی مانند Type 2 و Arc Guard بسته به پیکربندی قابل ارائه هستند.

آیا اینورتر دارای حفاظت ضد جزیره‌ای است؟

بله. اینورتر به قابلیت Anti-Islanding مجهز است.

این سیستم برای جلوگیری از ادامه کار اینورتر و تغذیه ناخواسته شبکه در شرایطی که شبکه برق قطع شده است، اهمیت دارد.

آیا Fronius Tauro Eco 100-3-D دارای AFCI است؟

قابلیت Fronius Arc Guard / AFCI برای خانواده Tauro به‌عنوان یک گزینه حفاظتی ارائه می‌شود.

در زمان خرید باید مشخص شود که پیکربندی موردنظر دارای Arc Guard است یا خیر؛ زیرا همه Configurationهای محصول الزاماً دارای این گزینه نیستند.

آیا اینورتر دارای سیستم مانیتورینگ است؟

بله. Tauro Eco 100-3-D از امکانات مانیتورینگ و ارتباطی متعددی برخوردار است.

این امکانات شامل Fronius Solar.web، Web Server، Datalogger، WLAN، Ethernet و RS485 است.

کاربر می‌تواند اطلاعات عملکرد سیستم را برای بررسی تولید انرژی، خطاها، وضعیت اینورتر و پارامترهای عملیاتی مشاهده کند.

آیا Fronius Tauro Eco 100-3-D از Modbus پشتیبانی می‌کند؟

بله. این مدل از ارتباطات Modbus TCP SunSpec و Modbus RTU SunSpec پشتیبانی می‌کند.

این قابلیت برای اتصال اینورتر به سیستم‌های مانیتورینگ، مدیریت انرژی و برخی سیستم‌های SCADA کاربرد دارد.

آیا امکان اتصال اینورتر به اینترنت وجود دارد؟

بله. اینورتر دارای Ethernet و WLAN است و می‌تواند برای مانیتورینگ و انتقال اطلاعات عملکرد سیستم مورد استفاده قرار گیرد.

یکی از کاربردهای اصلی این قابلیت، اتصال به پلتفرم Fronius Solar.web است.

ابعاد Fronius Tauro Eco 100-3-D چقدر است؟

ابعاد تقریبی اینورتر:

755 × 1109 × 346 میلی‌متر

است که باید فضای کافی برای نصب، تهویه، کابل‌کشی و سرویس دستگاه نیز در اطراف آن در نظر گرفته شود.

وزن اینورتر Fronius Tauro Eco 100-3-D چقدر است؟

وزن دستگاه حدود 103 کیلوگرم است.

به همین دلیل، نصب آن باید روی سازه یا دیوار مناسب و مطابق دستورالعمل نصب Fronius انجام شود.

مصرف برق اینورتر در شب چقدر است؟

مصرف توان اعلام‌شده در حالت شب حدود 15 وات است.

این میزان مربوط به مصرف داخلی دستگاه در زمان عدم تولید انرژی خورشیدی است.

آیا Tauro Eco 100-3-D برای نیروگاه خورشیدی صنعتی مناسب است؟

بله. این مدل اساساً برای پروژه‌های تجاری و صنعتی و نیروگاه‌های خورشیدی با ظرفیت بالا طراحی شده است.

توان 100 کیلووات، امکان اتصال آرایه PV تا 150 kWp، ورودی DC با جریان بالا، سیستم خنک‌کاری فعال، حفاظت‌های داخلی و امکانات مانیتورینگ، آن را برای پروژه‌های بزرگ‌تر از سیستم‌های خانگی مناسب می‌کند.

آیا می‌توان چند دستگاه Tauro Eco 100-3-D را در یک نیروگاه استفاده کرد؟

بله. در نیروگاه‌های بزرگ می‌توان از چند اینورتر 100 کیلوواتی استفاده کرد.

برای مثال، استفاده از چند دستگاه می‌تواند ظرفیت AC نیروگاه را به چند صد کیلووات یا بیشتر برساند. در چنین پروژه‌ای باید طراحی شبکه AC، حفاظت، کابل‌کشی، ترانسفورماتور، سیستم مانیتورینگ و الزامات اتصال به شبکه به‌صورت مهندسی انجام شود.

نسبت DC به AC مناسب برای اینورتر چقدر است؟

از نظر مشخصات دستگاه، امکان اتصال تا 150 kWp پنل به اینورتر 100 kW وجود دارد؛ یعنی حداکثر نسبت تئوری DC/AC حدود 1.5 است.

اما این به معنی مناسب بودن نسبت 1.5 برای تمام پروژه‌ها نیست. نسبت بهینه باید با استفاده از داده‌های تابش، دمای محیط، زاویه و جهت پنل‌ها، تلفات سیستم و میزان Clipping مورد انتظار تعیین شود.

آیا برای انتخاب تعداد پنل‌ها فقط توان پنل مهم است؟

خیر. برای طراحی رشته‌ها باید حداقل این پارامترها بررسی شوند:

  • توان پنل
  • Voc
  • Vmp
  • Isc
  • Imp
  • ضریب دمایی Voc
  • ضریب دمایی توان
  • حداقل دمای محیط
  • حداکثر دمای محیط
  • محدوده MPPT اینورتر
  • حداکثر ولتاژ DC
  • حداکثر جریان ورودی
  • تعداد ورودی‌های DC

بنابراین تعداد پنل‌ها در هر استرینگ باید با محاسبات الکتریکی دقیق تعیین شود.

آیا Tauro Eco 100-3-D برای سیستم باتری مناسب است؟

خیر، این مدل یک اینورتر PV متصل به شبکه است و نباید آن را با اینورترهای هیبریدی یا Battery Inverter اشتباه گرفت.

اگر پروژه به ذخیره‌سازی انرژی نیاز داشته باشد، باید معماری سیستم و تجهیزات ذخیره‌سازی سازگار با پروژه به‌صورت جداگانه طراحی شوند.

تفاوت Tauro Eco 100-3-D با مدل‌های خانگی Fronius چیست؟

Tauro Eco 100-3-D برای پروژه‌های تجاری و صنعتی طراحی شده و توان آن 100 کیلووات است؛ در حالی که بسیاری از اینورترهای مسکونی Fronius در محدوده توان بسیار پایین‌تری قرار دارند.

Tauro دارای ورودی DC با جریان بالا، طراحی صنعتی، سیستم خنک‌کاری فعال، بدنه IP65 و امکانات حفاظتی و ارتباطی مناسب نیروگاه‌های بزرگ است.

آیا خرید Tauro Eco 100-3-D برای پروژه 100 کیلوواتی منطقی است؟

در بسیاری از پروژه‌های تجاری و صنعتی می‌تواند گزینه مناسبی باشد؛ اما انتخاب نهایی باید بر اساس ظرفیت واقعی پنل‌ها، شرایط شبکه، استانداردهای محلی، ساختار نیروگاه، تعداد MPPT مورد نیاز، شرایط محیطی و الزامات شرکت برق انجام شود.

در پروژه‌ای که پنل‌ها در چند جهت یا چند زاویه متفاوت نصب شده‌اند، داشتن تنها یک MPPT می‌تواند یکی از موارد مهم در مقایسه با مدل‌های چند MPPT باشد.

سؤال: Fronius Tauro Eco 100-3-D چند کیلووات است؟
پاسخ: اینورتر Fronius Tauro Eco 100-3-D دارای توان نامی AC برابر با 100 کیلووات و توان ظاهری 100 kVA است.

سؤال: حداکثر توان پنل قابل اتصال به Tauro Eco 100-3-D چقدر است؟
پاسخ: حداکثر توان آرایه خورشیدی قابل اتصال به این مدل 150 kWp است.

سؤال: حداکثر ولتاژ ورودی DC اینورتر Fronius Tauro Eco 100-3-D چقدر است؟
پاسخ: حداکثر ولتاژ ورودی DC اینورتر 1000 ولت است و محدوده MPPT آن 580 تا 930 ولت DC است.

سؤال: Fronius Tauro Eco 100-3-D چند MPPT دارد؟
پاسخ: این مدل دارای یک MPPT است.

سؤال: راندمان Fronius Tauro Eco 100-3-D چقدر است؟
پاسخ: حداکثر راندمان اینورتر 98.5 درصد اعلام شده است.

سؤال: آیا Tauro Eco 100-3-D برای فضای باز مناسب است؟
پاسخ: بله. این مدل دارای درجه حفاظت IP65 بوده و برای نصب داخلی و خارجی طراحی شده است.

سؤال: آیا Fronius Tauro Eco 100-3-D دارای مانیتورینگ است؟
پاسخ: بله. اینورتر از Fronius Solar.web، WLAN، Ethernet، RS485، Modbus TCP و Modbus RTU پشتیبانی می‌کند.

سؤال: وزن Fronius Tauro Eco 100-3-D چقدر است؟
پاسخ: وزن دستگاه حدود 103 کیلوگرم است.

سؤال: ابعاد Fronius Tauro Eco 100-3-D چقدر است؟
پاسخ: ابعاد دستگاه حدود 755 × 1109 × 346 میلی‌متر است.

سؤال: آیا Tauro Eco 100-3-D برای نیروگاه خورشیدی صنعتی مناسب است؟
پاسخ: بله. این مدل برای پروژه‌های تجاری، صنعتی و نیروگاه‌های خورشیدی با ظرفیت بالا طراحی شده است.

سؤال: آیا Tauro Eco 100-3-D اینورتر باتری یا Off-Grid است؟
پاسخ: خیر. Tauro Eco 100-3-D یک اینورتر فتوولتائیک متصل به شبکه است و به‌عنوان اینورتر مستقل Off-Grid یا Battery Inverter طراحی نشده است.

سؤال: حداکثر جریان ورودی DC اینورتر چقدر است؟
پاسخ: حداکثر جریان ورودی DC این مدل 175 آمپر است.

سؤال: حداکثر جریان خروجی AC اینورتر چقدر است؟
پاسخ: جریان نامی خروجی برای شبکه 380/220 ولت حدود 151.5 آمپر و برای شبکه 400/230 ولت حدود 144.9 آمپر است.

مشخصات موتور

مشخصات آلترناتور

مشخصات کوپله ژنراتور

کارشناسان فروش
تماس فوری : 09127842381
