تابلو برقATS مخفف Automatic Transfer Switch به معنای سوییچ انتقال دهنده اتوماتیک بار می باشد. در محل هایی که تابلو برق کنترل ژنراتور آنها اتوماتیک نیست باید یک اپراتور همیشه مراقب قطعی برق شبکه و بازگشت آن باشد. در این تابلو ها عمل قطع و وصل برق شهر و برق اضطراری بصورت دستی انجام میشود.
تابلو ATS یکی از دستگاه های جانبی و انتخابی دیزل ژنراتور ها و ژنراتور های گاز سوز است که جهت وصل خودکار برق اضطرای تولید شده توسط gen-set دیزل زنراتور به مصرف کننده ها، در زمان قطع شدن برق شبکه (Mains) و وصل مجدد برق شبکه به مصرف کننده ها بکار می رود. ATS یا تابلو برق اضطراری به صورت استاندارد از دو عدد کنتاکتور یا دو عدد کلید هوایی ( بسته به سفارش مشتری و آمپر دستگاه) و یک تابلو کنترل تشکیل شده است. ماژول یا PLC کنترلر بر روی تابلو کنترل دیزل ژنراتور یا در یک سیستم اتوماسیون کنترل ساختمان نصب می شود.
تابلو ATS تابلویی است جهت کنترل سیستم برق اضطراری ساختمان، بیمارستان، کارخانه و… . همانگونه که گفته شد تابلو ATS عمل انتقال برق مصرف کننده یا بار را به برق شبکه یا ژنراتور کنترل می کند. در تابلو ATS اولویت با برق شبکه شهری می باشد. یعنی مادامی که برق شهر موجود بود ، بار مصرف کننده بر روی آن گذاشته میشود. در صورتی که برق شهر قطع شد تابلو ATS منتظر بالا آمدن برق ژنراتور می باشد. با پدیدار شدن برق ژنراتور تابلو برق ATS منتظر رسیدن ولتاژ …

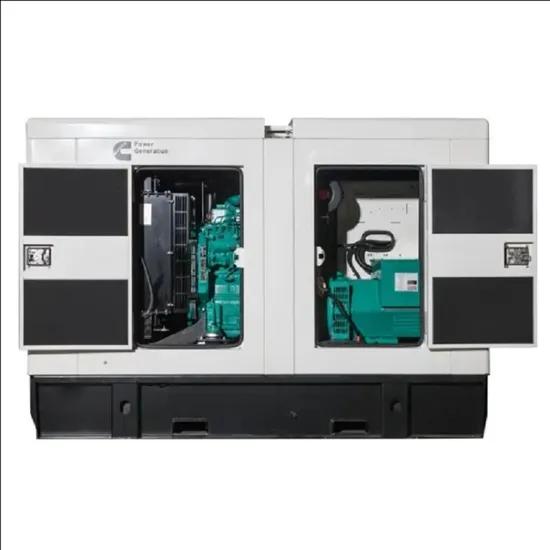

کانوپی دیزل ژنراتور، اتاقکی فلزی و معمولاً عایقصدا است که روی شاسی ژنراتور نصب میشود تا ضمن کاهش چشمگیر آلودگی صوتی، از تجهیزات در برابر عوامل خارجی نیز محافظت کند. طراحی این محفظه باید کاملاً مهندسی و متناسب با مشخصات هر دستگاه انجام شود، زیرا عدم توجه به استانداردهای هوادهی میتواند به موتور یا ژنراتور آسیب بزند. با توجه به اینکه صدای دیزل ژنراتورها معمولاً بالای ۹۰ دسیبل (منطقه خطر) است، نصب کانوپی تنها راهحل مهندسی برای کاهش تراز صوتی به محدوده هشدار یا بهداشتی محسوب میشود.
یک کانوپیاستاندارد باید دارای ویژگیهایی مانند دربهای قفلدار برای دسترسی آسان به بخشهای مختلف، دکمه خاموشکن اضطراری در دو طرف، بدنه ضدآب و طراحی مناسب برای حملونقل باشد. همچنین رعایت فضای کافی برای تهویه و خنککاری دستگاه و تعبیه دربهای جانبی بزرگ برای سرویسهای دورهای، از الزامات طراحی صحیح محسوب میشود. متأسفانه در بسیاری از موارد به دلیل کاهش عرض شاسی، فاصله جانبی ژنراتور از دیوارهها کم در نظر گرفته میشود که باعث اختلال در تهویه میشود.
شرکت فنی مهندسی طلوع صنعت تاجیک با بهرهگیری از علم روز و استانداردهای جهانی، ساخت و استفاده از کانوپیهای عایقصوتی را در راستای حفظ آرامش و سلامت هموطنان و پیشگامی در این صنعت در دستور کار خود قرار داده است. با توجه به تأثیرات مخرب آلودگی صوتی بر سلامت انسان مانند کاهش شنوایی، ناراحتیهای عصبی و افزایش ضربان قلب، نصب این محفظهها یک ضرورت بهداشتی و ایمنی محسوب میشود.

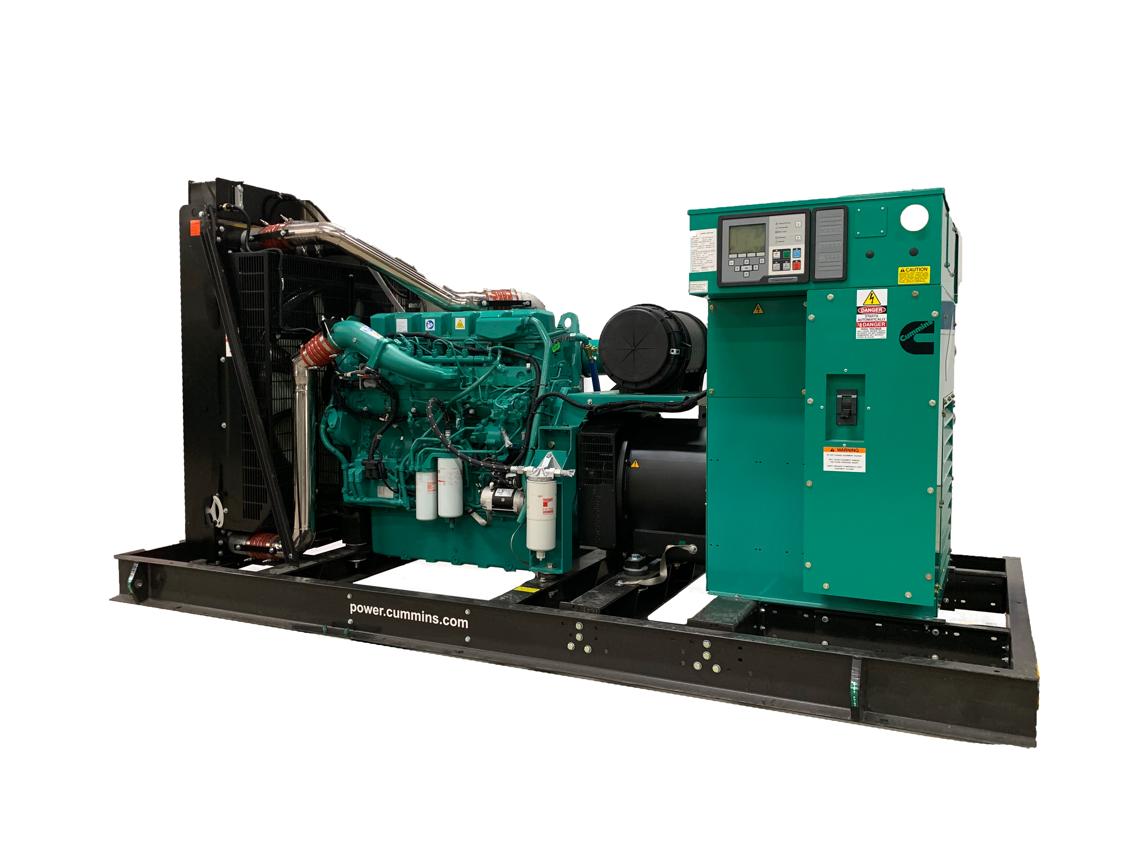

دیزل ژنراتور 500 کاوا کامینز مدل QSZ13-G5 یکی از محصولات قدرتمند و پیشرفته شرکت Cummins است که برای تأمین برق دائم و اضطراری در پروژههای بزرگ صنعتی، بیمارستانها، مراکز داده (Data Center)، پالایشگاهها، صنایع نفت و گاز، معادن و مجتمعهای تجاری طراحی شده است. این دستگاه از موتور الکترونیکی Cummins QSZ13-G5 با فناوری High Pressure Common Rail (HPCR) و آلترناتور Stamford S41LD-G41 بهره میبرد که ترکیبی از راندمان بالا، مصرف سوخت بهینه، آلایندگی پایین و پایداری ولتاژ را ارائه میدهد.
دیزل ژنراتور 500 کاوا کامینز مدل QSZ13-G5 یکی از محصولات قدرتمند و پیشرفته شرکت Cummins است که برای تأمین برق دائم و اضطراری در پروژههای بزرگ صنعتی، بیمارستانها، مراکز داده (Data Center)، پالایشگاهها، صنایع نفت و گاز، معادن و مجتمعهای تجاری طراحی شده است. این دستگاه از موتور الکترونیکی Cummins QSZ13-G5 با فناوری High Pressure Common Rail (HPCR) و آلترناتور Stamford S41LD-G41 بهره میبرد که ترکیبی از راندمان بالا، مصرف سوخت بهینه، آلایندگی پایین و پایداری ولتاژ را ارائه میدهد.
بررسی موتور Cummins QSZ13-G5
موتور QSZ13-G5 نسل جدید موتورهای 13 لیتری کامینز است که با سیستم مدیریت هوشمند موتور (ECM)، عملکرد بهینه و پاسخ سریع به تغییرات بار را تضمین میکند. این موتور برای کارکرد مداوم در شرایط سخت محیطی طراحی شده و طول عمر بالایی دارد.
ویژگیهای موتور
موتور دیزل 6 سیلندر خطی
حجم موتور 13 لیتر
توربوشارژر و افترکولر (Turbocharged & Aftercooled)
سیستم سوخترسانی Common Rail فشار بالا
کنترل الکترونیکی ECM
مصرف سوخت پایین
آلایندگی مطابق استانداردهای روز
قابلیت کارکرد 24 ساعته
لرزش و صدای کم
دسترسی آسان به قطعات و سرویس
مشخصات فنی موتور Cummins QSZ13-G5
مشخصات
مقدار
برند
Cummins
مدل
QSZ13-G5
کشور سازنده
Cummins
تعداد سیلندر
6 سیلندر خطی
حجم موتور
13 لیتر
سیستم تنفس
توربوشارژر + افترکولر
سیستم سوخت
HPCR (Common Rail)
گاورنر
الکترونیکی ECM
دور موتور
1500 RPM
فرکانس
50 هرتز
سیستم خنککاری
آب خنک
سیستم استارت
24 ولت DC
نوع سوخت
دیزل
بررسی آلترناتور Stamford S41LD-G41
آلترناتور Stamford S41LD-G41 یکی از آلترناتورهای صنعتی با راندمان بالا است که برای کار در شرایط سخت و بارهای متغیر طراحی شده است. این مدل با استفاده از سیستم AVR دقیق، ولتاژ خروجی پایداری را برای تجهیزات حساس فراهم میکند.
ویژگیهای آلترناتور
Brushless بدون جاروبک
راندمان بالا
کلاس عایقی H
درجه حفاظت IP23
تنظیمکننده ولتاژ AVR
اعوجاج هارمونیکی پایین (THD)
مناسب برای کارکرد دائم
قابلیت تحمل اضافهبار لحظهای
مشخصات فنی آلترناتور Stamford S41LD-G41
مشخصات
مقدار
برند
Stamford
مدل
S41LD-G41
نوع
Brushless
کلاس عایقی
H
درجه حفاظت
IP23
AVR
MX341 یا SX460 (بسته به سفارش)
فرکانس
50Hz
ولتاژ خروجی
400/230V
ضریب توان
0.8
تعداد فاز
سه فاز
تعداد بلبرینگ
تک بلبرینگ
مشخصات فنی دیزل ژنراتور
مشخصات
مقدار
برند
Cummins
مدل موتور
QSZ13-G5
مدل آلترناتور
Stamford S41LD-G41
توان پرایم
500 kVA
توان استندبای
550 kVA
توان بر حسب کیلووات
400 / 440 kW
فرکانس
50Hz
ولتاژ
400V
ضریب توان
0.8
دور موتور
1500RPM
نوع سوخت
دیزل
سیستم خنککاری
رادیاتور صنعتی
سیستم کنترل
Deep Sea، ComAp یا SmartGen (سفارشی)
کاربردهای دیزل ژنراتور 500 کاوا
کارخانهها و صنایع سنگین
بیمارستانها و مراکز درمانی
مراکز داده (Data Center)
پالایشگاهها و پتروشیمی
معادن
مجتمعهای تجاری
ساختمانهای اداری بزرگ
پروژههای عمرانی
نیروگاههای مقیاس کوچک
صنایع نفت و گاز
مزایای دیزل ژنراتور Cummins QSZ13-G5
موتور نسل جدید کامینز با فناوری HPCR
مصرف سوخت بهینه
توان خروجی پایدار
قابلیت سنکرون با چند ژنراتور
آلترناتور اصلی Stamford
سرویس و نگهداری آسان
دسترسی مناسب به قطعات یدکی
عمر مفید بالا
عملکرد مطمئن در شرایط آبوهوایی سخت
دیتا شیت (Datasheet)
مشخصه
مقدار
مدل موتور
Cummins QSZ13-G5
مدل آلترناتور
Stamford S41LD-G41
توان پرایم
500 kVA
توان استندبای
550 kVA
توان خروجی
400 / 440 kW
ولتاژ
400V
فرکانس
50Hz
سرعت موتور
1500RPM
تعداد سیلندر
6
حجم موتور
13 لیتر
سیستم سوخت
HPCR Common Rail
سیستم تنفس
Turbocharged & Aftercooled
گاورنر
ECM
سیستم استارت
24V
کلاس عایقی آلترناتور
H
درجه حفاظت
IP23
AVR
MX341 / SX460
سؤالات متداول
1. دیزل ژنراتور 500 کاوا کامینز QSZ13-G5 برای چه کاربردهایی مناسب است؟
این مدل برای تأمین برق اضطراری و دائم در کارخانهها، بیمارستانها، دیتاسنترها، مراکز مخابراتی، صنایع نفت و گاز، معادن و پروژههای عمرانی بزرگ طراحی شده است.
2. موتور QSZ13-G5 چه مزیتی نسبت به مدلهای قدیمیتر دارد؟
این موتور با بهرهگیری از سیستم سوخترسانی Common Rail، کنترل الکترونیکی ECM و توربوشارژر پیشرفته، مصرف سوخت کمتر، توان خروجی پایدارتر، آلایندگی پایینتر و پاسخ سریعتری به تغییرات بار ارائه میدهد.
3. آلترناتور Stamford S41LD-G41 چه ویژگیهایی دارد؟
این آلترناتور بدون جاروبک (Brushless) با کلاس عایقی H، درجه حفاظت IP23 و سیستم AVR دقیق، ولتاژ پایدار و کیفیت توان بالایی را برای تجهیزات حساس فراهم میکند.
4. آیا امکان سنکرون کردن این دیزل ژنراتور وجود دارد؟
بله، این دستگاه قابلیت سنکرون شدن با سایر ژنراتورها را از طریق تابلوهای کنترل مانند Deep Sea، ComAp یا SmartGen دارد و برای افزایش ظرفیت یا ایجاد افزونگی (Redundancy) مناسب است.
5. آیا این دیزل ژنراتور برای کارکرد مداوم مناسب است؟
بله، توان Prime 500 kVA این دستگاه برای کارکرد مداوم با بار متغیر طراحی شده و در صورت رعایت برنامه سرویس و نگهداری، عملکردی پایدار و طول عمر بالایی خواهد داشت.
