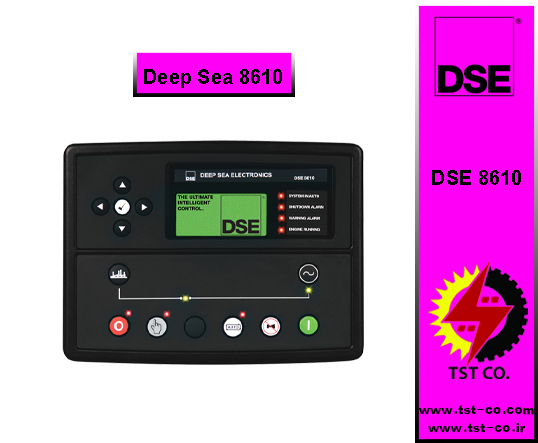

برد کنترلی دیپسی Deep Sea 8610

برد کنترل دیزل ژنراتور مدل Deep Sea 8610 مناسب برای راه اندازی دستی و اتوماتیک انواع دیزل ژنراتور می باشد. برد کنترل دیزل ژنراتور مدل DeepSea 8610 دارای کنترلرهای دمایی دیزل ژنراتور و همچنین ساعت کارکرد دیزل ژنراتور می باشد. این کنترلر در 2 مدل CAN و MPU برای موتورهایی با سیستم کنترلر الکترونیکی و مکانیکی عرضه می گردد. همچنین به وسیله صفحه نمایشگر این کنترلر شما قادر خواهید بود تا پارامترهای خروجی دستگاه را کنترل کرده و از صحت عملکرد موتور اطمینان حاصل نمایید. شرکت دیپسی الکترونیک‌ DeepSea Electronics  یکی از بزرگترین تولید کنندگان برد کنترل دیزل ژنراتور، پنل های ATS و باطری شارژر در دنیا می باشد. این شرکت دارای بیش از ۱۲۰ مهندس و تکنسین تولیداز کشورهای مختلف می باشد و محصولات خود را از طریق دفتر اصلی فروش که در انگلستان بوده به بیش از ۱۵۰ کشور در سراسر جهان ارسال می کند. این شرکت با بیش از ۴۰ سال سابقه تولید از پیشگامان تولید برد کنترل دیزل ژنراتور می باشد. تمامی محصولات این شرکت در انگلستان تولید می گردد. توجه به کوچکترین اجزای تولیدی را میتوان یکی از مهمترین عوامل موفقیت این شرکت دانست. شرکت فنی و مهندسی طلوع صنعت تاجیک با واردات و عرضه مستقیم محصولات دیپسی توانسته است از حسن رضایت شما مصرف کنندگان گرامی در سال های اخیر بهره مند باشد. برد کنترل دیزل ژنراتور مدل PLC ديجيتال ساخت کمپانی Deep Sea انگلستان دارای قابليت نمايش آمپراژ، ولتاژ، فرکانس، دور موتور، ساعت کار، آلارم های ويژه دمای آب، فشار روغن، CHECK UP  کامل موتور می باشد.

برد کنترلی دیپسی DSE8610 MKII ، دارای کاربری آسان بوده و استفاده از آن بسیار راحت می باشد . این ماژول کنترلی ( Auto Start – سنکرون کننده ) مناسب برای استفاده در یک سیستم دارای چندین ژنراتور است،که برای سنکرون کردن حداکثر 32 ژنراتور از جمله موتورهای  الکترونیکی و موتورهای غیر الکترونیکی طراحی شده است . DSE8610 MKII به صورت کامل ژنراتور را نظارت کرده و شرایط خطا و وضعیت عملکرد آن را نشان می دهد. به صورت اتوماتیک در حالت افزایش بار در باس ژنراتور را روشن کرده و در صورت وجود خطا آن را خاموش کرده و از مدار خارج می کند . آلارم های سیستم بر روی صفحه LCD نمایش داده می شوند .

(چند زبان در دسترس است) و چراغ مربوطه روشن شده و صدا هم شنیده می شود. این برد کنترلی 250 رویداد را برای تسهیل تعمیر و نگهداری دستگاه ذخیره می کند. تعداد گسترده ای از سیستم های  ثابت ، انعطاف پذیر ، اندازه گیری و ویژگی های حفاظتی و همچنین گزینه های ارتباطی در این کنترلر اضافه شده است. با استفاده از نرم افزار DSE PC Configuration Suite  برای تغییر توابع عملیاتی ، تایمرها و آلارم ها آسان است ، و تمام درگاه های ارتباطی قادرند به طور همزمان مورد استفاده قرار گیرند. برد دیپسی  DSE8610 MKII برای طیف گسترده ای از برنامه های تقسیم بارایده آل است.

امکانات کلیدی تقسیم بار:

• تامین پیک بار / تقسیم بار (با DSExx60)
• راه اندازی متوالی مجموعه و استارت و راه اندازی ژنراتور ها بر اساس الویت بندی تعریف شده
• تنظیم دستی ولتاژ / فرکانس
• حفاظت R.O.C.O.F. و تغییر بردار (vector shift)
• روشن کردن ژنراتور در زمان افزایش بار در باس
• بصورت اتوماتیک ساعت کارکرد ژنراتور ها را بالانس می کند(برای مثال اگر چند ژنراتور در سیستم باشد ساعت کرکرد ها بالانس می شود )
• Mains (Utility) decoupling جدا کردن شبکه برق در زمان خطا در شبکه در زمان عملکرد سنکرون
• Mains (Utility) decoupling test mode حالت تست جدا کردن شبکه برق در زمان خطا در شبکه در زمان عملکرد سنکرون
• تشخیص باس بی برق
• تشخیص خطای باس
• کنترل کننده مستقیم گاورنر و AVR
• تنظیم و تطبیق ولتاژ و فرکانس
• تقسیم بار اکتیو و راکتیو
• سنکرون کردن روی باس بی برق(باس قطع) ( در این روش ژنراتور ها روی باس بی برق سنکرون می شوند)

ویژگی‌های کلیدی:

• قابلیت سنکرون کردن و تقسیم بار کامل
• کنترل کننده داخلی گاورنر و AVR
• عملکرد بار پایه (خروجی کیلو وات) (انتقال بار ثابت به شبکه در زمان سنکرون)
• کنترل مقدار توان تزریق شده به شبکه و باس kVAr مثبت و منفی
• Mains (Utility) decoupling protection حفاظت قطع برق اصلی
• نمایشگر متن LCD
• دارای چندین زبان نمایش
• منوی پنج کلیده
• نشانگر هشدار LCD
• قابلیت برنامه ریزی نوشته و عکس ها متناسب با توان
• سازگاری پورت DSENet
• راحتی ورود به سیستم و روند آن
• ویرایشگر داخلی PLC
• درای قابلیت خاموش کردن حفاظت ها
• برنامه ریزی و کنترل کامل توسط کامپیوتر از طریق ارتباط های USB, RS232, RS485 & Ethernet
• قابلیت برنامه ریزی از صفحه ی جلو با امکان تنظیم کردن پسورد
• حالت ذخیره ی انرژی
• اندازه گیری های پارامتر های ۳ فاز ژنراتور و حفاظت های مربوطه
• مانیتورینگ جریان و توان ژنراتور (kW ، kvar ، kVA ، pf)
• آلارم اضافه بار توان اکتیو و توان راکتیو
• آلارم توان معکوس
• حفاظت اضافه جریان و اتصال کوتاه
• حفاظت عدم تعادل بار (جریان توالی منفی)
• حفاظت ارت فالت محدود شده و غیر محدود شده

دیگر ویژگی‌های کلیدی:

• کنترل کلید ها قدرت توسط دکمه های روی برد
• قابلیت برنامه ریزی خروجی ها جهت رله سوخت و رله استارت در زمان استفاده از سیستم ارتباطی CAN با ECU
• ۸ خروجی DC قابل برنامه ریزی
• ۲ خروجی قابل برنامه ریزی رله خشک
• ۴ ورودی و خروجی آنالوگ قابل برنامه ریزی
• سنسورهای داخلی جهت پشتیبانی سنسورهای 0 ولت تا 10 ولت و 4 میلی آمپر تا 20 میلی آمپر
• ۱۲ ورودی دیجیتال قابل برنامه ریزی
• قابلیت برنامه ریزی جهت بار فرضی ۵ پله و کنترل بار ۵ پله
• قابلیت کنترل سرعت از طریق CAN، سنسور پیکاپMPU، و فرکانس ژنراتور
• دارای ساعت داخلی
• کنترل دستی و اتوماتیک پمپ سوخت
• برنامه ریزی ساعت کارکرد موتور
• کنترل مقدار مصرف سوخت و آلارم پایین بودن مقدار سوخت
• قابلیت استفاده همزمان از تمام پورت های ارتباطی
• قابلیت مانیتورینگ از راه دور از طریق SCADA
• پشتیبانی از پروتورکل RTU & TCP و دارای صفحه قابل برنامه ریزی Modbus جهت ارتباط با سیستم های مانیتورینگ ساختمان (BMS) یا صنعتی
• قابلیت استارت و متوقف کردن از طریق پیام کوتاه
• ۳ آلارم قابل برنامه ریزی جهت نگهداری
• سازگار با دیزل های CAN شامل استاندار tier4
• قابلیت برنامه ریزی راحت توسط DSE Configuration Suite PC
• دارای Power Mode درزمان سنکرون با شبکه
• ارتباطات پشتیبان MSC که به پورت های CAN وصل شده اند
• کنترل صحیح دستی کلید در حالت CAN
• ورودی دیجیتال سطح مخزن سوخت
• ورودی دیجیتال آلارم مخزن سوخت
• زمانبندی قابل تنظیم پیام CAN
• SNMP داخلی
• قابلیت اتصال و کنترل شارژرهای باتری در DSENet

EXPANSOIN

• اکسپنشن ورودی DSE2130
• اکپنشن خروجی DSE2157
• اکسپنشن ارتقا دهنده CAN/MSC  DSE124
• اکسپنشن ۲۱۳۳  برای کنترل سنسور دما و ترموکوپل (RTD)
• DSE2131 Ratio-metric Input
• DSE2152 Ratio-metric Output
• DSE2548 LED Expansion

امکانات کلیدی:

• سازگار با سیستم های تقسیم بارشامل سری DSE5500 ، DSE7500 ، DSE8000 و DSE8600 MKII.
• صفحه نمایش با نسبت تصویر 132* 64 پیکسل
• گزارش ساعت دقیق رویدادها
• ارتباط اترنت ، مانیتورینگ پیشرفته از راه دور را فراهم می کند.
• افزایش قابلیت گسترش ورودی و خروجی از طریق DSENet®
• IP65
• ویرایشگر پیشرفته PLC داخلی

جهت دریافت قیمت تماس بگیرید.
